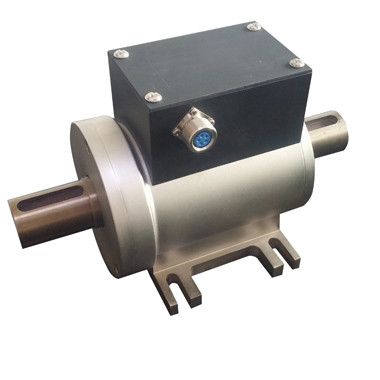

CTS753通用型动态扭矩传感器 您所在的位置:首页 > 产品中心 > CTS753通用型动态扭矩传感器

CTS753通用型动态扭矩传感器 [ 2019-6-12] [ 打印此文章 ]


一、应用范围:
    CTS753系列扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛,主要用于:
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;
4、可用于污水处理系统中的扭矩及功率的检测;
5、可用于制造粘度计;
6、可用于过程工业和流程工业中。
二、基本原理:
1、扭矩的测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号。如图所示:

应用原理图
 2、转速的测量: 转速测量采用磁电码盘的方法进行测量,每一磁电码盘均有60个齿,轴带动磁电码盘每旋转一周可产生60个脉冲,转速传感器精度可达±0.1%~±0.5%(F·S),本传感器的测速方法采用内置测速,订货时用户需注明是否监测转速信号!
三、外形尺寸:

产品特征:

1. 开机即可进入工作状态,无需预热过程。
2. 检测精度高、稳定性好、抗干扰性强。
3. 不需反复调零即可连续测量正反扭矩。
4. 体积小、重量轻、易于安装。
5. 传感器可脱离二次仪表独立使用,直接输出与扭矩成正比的
频率信号或模拟量。
五、主要性能及电气指标:
扭矩精度:  <±0.5 % F• S、<±0.2 % F• S、<±0.1 % F• S(可选)
频率响应:  100μs
非线性:    <±0.1 % F• S
重复性:    <±0.1% F• S
回差 :     <0.1 % F• S
零点时漂:  <0.2 % F• S
零点温漂:  <0.2 % F• S /10℃
使用温度:  -20 ~ 50℃
储存温度:  -40 ~ 70℃
电源电压:  ±15VDC、24VDC(可选)
信号输出:  5KHz—15KHz、4-20mA、 0-5V、0-10V、1-5V、0±5V、0-±10V
六、传感器量程的选择
    扭矩传感器量程的选择应以实际测量的最大扭矩为依据,通常情况下应留有一定余量,防止出现过载导致传感器损坏。
计算公式:M=9550×P/N
              M:扭矩       单位:N.m
              P:电机功率    单位:KW
              N:转速       单位:r/min
      如果您使用的电机是三相感应电机,由于电机启动瞬时扭矩较大,建议扭矩量程应选择为额定扭矩的 2-3倍。

七、传感器配套转矩转速功率仪表的尺寸及电气接线定义:

    扭矩传感器用一个航空接头(带屏蔽电缆),屏蔽电缆引出线定义:
   1、供电:±15VDC   输出:5-15KHz
      电源:(红+15VDC)(黑GND)(绿-15VDC)
      扭矩输出: (黄T+) (黑T-)
   2、供电:±15VDC   输出:5-15KHz   内置转速传感器
      电源:(红+15VDC)(黑GND)(蓝-15VDC)
    扭矩输出: (黄T+) (黑GND(T/S-))
    转速输出:(白S+)(黑GND(T/S-))
   3、供电:±15VDC  输出:4-20mA(模拟量)
      电源:(红+15VDC)(黑GND)(蓝-15VDC)
    输出:(黄T+) (白T-)
   4、供电:±15VDC   输出:4-20mA(模拟量)  内置转速传感器
      电源:(红+15VDC) (黑GND) (蓝-15VDC)
      扭矩输出:(黄T+)(绿T-)
      转速输出:(白S+)(黑S-)
   5、供电:24VDC   输出:5-15KHz
      电源:(红+24VDC)(黑GND)
    扭矩输出: (黄T+) (绿T-)
   6、供电:24VDC   输出:5-15KHz   内置转速传感器
      电源:(红+24VDC)(黑GND)
    扭矩输出: (黄T+) (蓝T-)
    转速输出:(白S+)(蓝S-)
   7、供电:24VDC    输出:4-20mA(模拟量)
      电源:(红+24VDC),(黑GND)
    扭矩输出:(黄T+) ,(绿T-)
   8、供电:24VDC    输出:4-20mA (模拟量)  内置转速传感器
    电源:(红+24VDC)  (黑GND)
    扭矩输出:(黄T+)(蓝T-)
    转速输出:(白S+)(绿S-)
注意:
 如果您现场有变频器或伺服电机,请在传感器供电电源前加1:1隔离变压器,传感器电缆屏蔽线接大地;如果传感器有配套仪表,仪表前也需要加1:1隔离变压器。
八、安装方式:
1、安装方式:可水平安装和垂直安装。
(1)水平安装:如图11所示:
(2)垂直安装:图12所示:

   2、连接方式:
       扭矩传感器与动力设备、负载设备之间的连接
  (1)弹性柱销联轴器连接: 如图13所示,此种连接方式结构简单,加工容易,维护方便。能够微量补偿安装误差造成的轴的相对偏移,同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合,工作温度为-10-50℃。

(2)刚性联轴器连接: 如图14所示,这种连接形式结构简单,成本低,无补偿性能,不能缓冲减振,对两轴的安装精度较高。用于振动很小

的工况条件。

3、安装要求:
(1)扭矩传感器可水平安装,也可垂直安装
(2)如图11、12所示,动力设备、传感器、负载设备应安装在稳固的基础上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏传感器。
(3)采用弹性柱销联轴器或刚性联轴器连接。
(4)动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm。
4、安装接口形状与尺寸参考外形尺寸选型表。
5、安装步骤:
(1)根据轴的连接形式和扭矩传感器的长度,确定原动机和负载之间的
距离,调节原动机和负载的轴线相对于基准面的距离,使它们的轴线
的同轴度小于Φ0.03mm,固定原动机和负载在基准面上。
(2)将联轴器分别装入各自轴上。
(3)调节扭矩传感器与基准面的距离,使它的轴线与原动机和负载的轴
线的同轴度小于Φ0.03mm,固定扭矩传感器在基准面上。

(4)紧固联轴器,安装完成。

九、现场客户安装示意图及安装实例:
