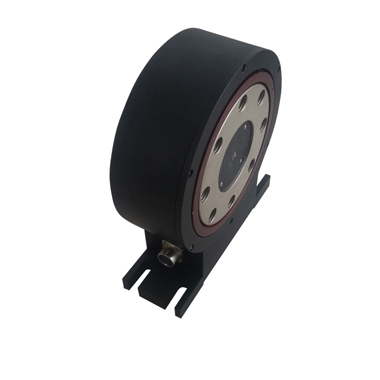

CTS755盘式动态扭矩传感器 您所在的位置:首页 > 产品中心 > CTS755盘式动态扭矩传感器

CTS755盘式动态扭矩传感器 [ 2019-6-15] [ 打印此文章 ]

一、应用范围:
     CTS755动态盘式扭矩传感器采用超薄型法兰链接结构形式,非常适用于测试台架应用,如发动机、测功机和电动马达试验台、车轮载荷模拟试验台、变速箱和泵等试验台等应用。还主要用于:
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
  2、风机、水泵、齿轮箱的扭矩及功率的检测;
  3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;
  4、可用于污水处理系统中的扭矩及功率的检测;
  5、可用于过程工业和流程工业中。
二、基本原理:
1、扭矩的测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号。如图所示:

                                                                                                          应用原理图


 2、转速的测量: 转速测量采用磁电码盘的方法进行测量,每一磁
电码盘均有60个齿,轴带动磁电码盘每旋转一周可产生60个脉冲,
转速传感器精度可达±0.1%~±0.5%(F·S),本传感器的测速方法
采用内置测速,订货时用户需注明是否监测转速信号!
三、产品特征:
    本系列扭矩传感器是在标准测扭应变传感器的基础上研制开发的,CTS755动态盘式扭矩传感器是动态扭矩传感器轴向长度最短结构的。
1.无轴承结构,可高速运转。
2.信号输出可定制。
3.检测精度高、稳定性好、抗干扰性强。
4.不需反复调零即可;连续测量正反扭矩。
 5.即可测量静止扭矩,也可测量动态扭矩。
6.体积小、重量轻、传感器可脱离二次仪表独立使用。
 7.测量范围: 0—10000Nm。(可非标定制)

四、主要性能及电气指标:
扭矩精度:  <±0.5 % F• S、<±0.2 % F• S、<±0.1 % F• S(可选)
频率响应:  100μs
非线性:    <±0.1 % F• S
重复性:    <±0.1% F• S
回差 :     <0.1 % F• S
零点时漂:  <0.2 % F• S
零点温漂:  <0.2 % F• S /10℃
使用温度:  -20 ~ 50℃
储存温度:  -40 ~ 70℃
电源电压:  ±15VDC、24VDC(可选)
信号输出:  5KHz—15KHz、0-20mA、4-20mA、0-5V、0-10V、1-5V、0±5V、0-±10V(可选)

五、传感器量程的选择
    扭矩传感器量程的选择应以实际测量的最大扭矩为依据,通常情况下应留有一定余量,防止出现过载导致传感器损坏。
计算公式:M=9550×P/N
              M:扭矩       单位:N.m
              P:电机功率    单位:KW
              N:转速       单位:r/min
      如果您使用的电机是三相感应电机,由于电机启动瞬时扭矩较大,建议扭矩量程应选择为额定扭矩的 2-3倍。

六、电气接线定义:
    扭矩传感器用一个航空接头(带屏蔽电缆),屏蔽电缆引出线定义:
   1、供电:±15VDC   输出:5-15KHz
      电源:(红+15VDC)(黑GND)(绿-15VDC)
      扭矩输出: (黄T+) (黑T-)
   2、供电:±15VDC   输出:5-15KHz   内置转速传感器
      电源:(红+15VDC)(黑GND)(蓝-15VDC)
    扭矩输出: (黄T+) (黑GND(T/S-))
    转速输出:(白S+)(黑GND(T/S-))
   3、供电:±15VDC  输出:4-20mA(模拟量)
      电源:(红+15VDC)(黑GND)(蓝-15VDC)
    输出:(黄T+) (白T-)
   4、供电:±15VDC   输出:4-20mA(模拟量)  内置转速传感器
      电源:(红+15VDC) (黑GND) (蓝-15VDC)
      扭矩输出:(黄T+)(绿T-)
      转速输出:(白S+)(黑S-)
   5、供电:24VDC   输出:5-15KHz
      电源:(红+24VDC)(黑GND)
    扭矩输出: (黄T+) (绿T-)
   6、供电:24VDC   输出:5-15KHz   内置转速传感器
      电源:(红+24VDC)(黑GND)
    扭矩输出: (黄T+) (蓝T-)
    转速输出:(白S+)(蓝S-)
   7、供电:24VDC    输出:4-20mA(模拟量)
      电源:(红+24VDC),(黑GND)
    扭矩输出:(黄T+) ,(绿T-)
   8、供电:24VDC    输出:4-20mA (模拟量)  内置转速传感器
    电源:(红+24VDC)  (黑GND)
    扭矩输出:(黄T+)(蓝T-)
    转速输出:(白S+)(绿S-)
注意:
如果您现场有变频器或伺服电机,请在传感器供电电源前加1:1隔离变压器,传感器电缆屏蔽线接大地;如果传感器有配套仪表,仪表前也需要加1:1隔离变压器。

七、安装
     1.CTS755动态盘式扭矩传感器由静止外壳和旋转盘两部分组成.
     2.将旋转盘的两端通过法兰联轴器分别与动力和负载联接,在连接法兰联轴器时请对称紧固螺钉。 并使旋转盘的A面和静止外壳的A面在同一方向。
     3.静止外壳固定在基座上,调整间隙,保证静止外壳与旋转盘之间绝对不可接触!保证同心度。

   八、维护与保养:
    1.无轴承结构,免维护加油。
    2.应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。
