CTS272一体化温度变送器您所在的位置：首页 > 产品中心 > CTS272一体化温度变送器

CTS272一体化温度变送器 [ 2019-12-4]　[ 打印此文章 ]

1、CTS272一体化温度变送器概述

CTS272一体化温度变送器是温度传感器与变送器的完美结合。温度传感装

置将接收到的温度传递给变送器，经电路处理转化成与温度成线性关系的标准的

4-20mA、0-10V 等电信号，供给PLC、显示仪表、调节器、记录仪等，实现对温

度的实时测量与控制。该系列温度变送器采用国外进口芯片、元器件，由我公司

研发设计而成，具有响应速度快、精度高、能耗低、长期稳定性好等特性，一体

化设计安装使用方便。现已广泛用于石油、化工、冶金、制药、采矿、钢铁等领

域生产过程中对温度的测量与控制。

2、CTS272一体化温度变送器主要功能特点及其适用领域


主要功能特点		适应领域
◆ 将温度信号转换成与之成线性关系的4-20mA、0-10V等电信号输出		◆ 天然气、石油、化工、煤矿开采、冶金、电力、水泥建材、机械
◆ 安装简单方便，多种测温范围可选		◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域
◆ 螺纹连接、法兰连接等多种过程连接可选，适应不同安装环境		◆ 钢铁、铁路交通、造船、航空航天、科学实验、军工领域
◆ 反应速度快、精度高、长期稳定性好		◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等
◆ 测量精度：±0.5%FS可选±0.2%FS		◆ 锅炉、熔炉、自动化系统温度测量与控制、智能建筑等

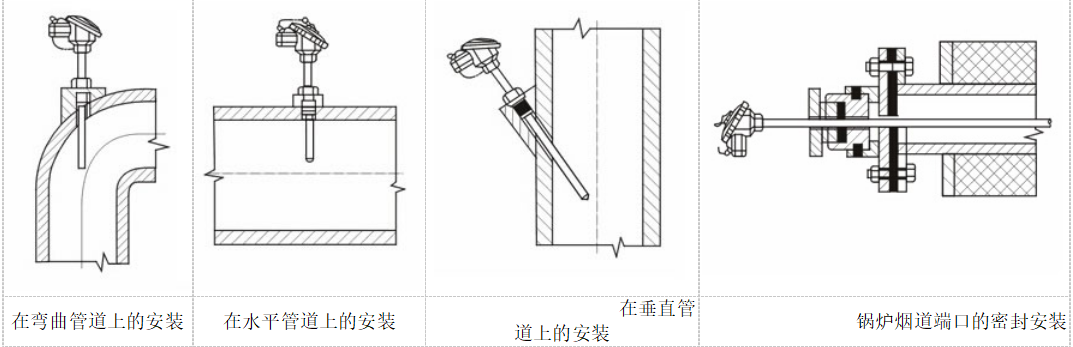

3、CTS272一体化温度变送器在不同位置的安装示例

4、CTS272一体化温度变送器技术参数


类别	温度变送器	测量精度	±0.5%FS可选±0.2%FS
分度号	测量范围（单位℃）	被测介质	液体、气体、蒸汽
S	600-1300～1600	额定工作条件
B	800-1600～1800	环境温度	-25～75℃
Pt100	0-50、100、200、400、600，－100～0、－200～500	防护等级	IP65
K	0-300～600、800、1000、1100	环境温度影响	δ≤0.05%/℃
E	0-300～400、600、800	相对湿度	5%～95%RH
Cu50	0-50、100、150，－50～150	设计
输出信号		安装方式	M27×2螺纹或法兰连接
二线制	4～20mA	现场显示	3　1/2LED 、3 1/2LCD、 0-100% 等分刻度
三线制	4～20mA、 0-10V、 1-5V、 0-5V	热电偶	冷端补偿误差小于±1℃
负载电阻	250Ω	供电电压	12～36VDC（一般24VDC）

5、CTS272一体化温度变送器技术选型

CTS272	温度变送器一体化
	热电阻热电偶
	代码	传感器种类
	1	S型热电偶
	2	Pt100热电阻（500℃以下量程推荐）
	3	B型热电偶
	4	K型热电偶
		代码	信号类型
		A	输出信号4～20mA 文字注明量程
		B	输出信号1～5 V 文字注明量程
		F	热电阻、电偶
			代码	过程连接方式
			80	M27×2外螺纹
			90	DN50法兰连接
			99	定制各规格法兰、各种螺纹连接用文字注明要求
				代码	显示表头选项
				B	普通型（不带显示表头）
				C	带LCD表头（液晶显示）
				E	带LED表头（数码显示）
					代码	外壳选项
					1	标准防水外壳
					2	铸铝外壳Φ65×88
					3	显示表头外壳Φ65×114 （带显示表头必须选择该项）
						代码	保护管长度（单位mm）
						L	文字注明例保护管150mm则代码为L150

CTS272	2	A	80	E	1	L150	选型举例
