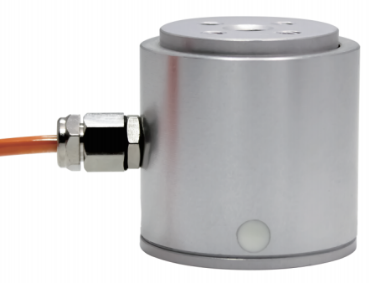

CTS8106柱式压力传感器 [ 2020-5-1] [ 打印此文章 ]
特点：
·稳定性高
·可安装在狭小空间内
·可非标定制
·抗干扰信号稳定
·优质不锈钢
·广泛应用于汽车压装、自动化组装、3C产
品测试、新能源产品组装、医疗检测、机
器人领域、模具组装及其他工业测试、自
动化设备及测试领域。
|
技术指标 |
||
|
额定量程 |
KN |
0-50 |
|
输出灵敏度 |
mV/V |
2.0±10% |
|
零点输出 |
%F.S. |
±2 |
|
非线性 |
%F.S. |
0.5 |
|
滞后 |
%F.S. |
0.1 |
|
重复性 |
%F.S. |
0.1 |
|
蠕变（30分钟） |
%F.S. |
0.1 |
|
温度灵敏度漂移 |
%F.S./10℃ |
0.1 |
|
零点温度漂移 |
%F.S./10℃ |
0.1 |
|
响应频率 |
Hz |
1k |
|
材质 |
|
铝合金 |
|
阻抗 |
Ω |
350/700 |
|
绝缘电阻 |
MΩ/100V DC |
≥5000 |
|
使用电压 |
V |
10-15 |
|
工作温度范围 |
℃ |
-20-80 |
|
安全过载 |
%R.C. |
120 |
|
极限过载 |
%R.C. |
150 |
|
电缆线规格 |
m |
Φ3*2m |
|
线缆极限拉力 |
N |
98 |
|
TEDS |
|
可选变送器输出4-20mA,0-5V,0-10V |
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。
|
产品尺寸图 |
|
|
单位： |
mm |
|
量程（KN） |
3 |
5 |
10 |
20 |
30 |
50 |
|
受力图 |
弧形顶部受力
