CTS8055轴承座式称重传感器 [ 2022-5-2] [ 打印此文章 ]

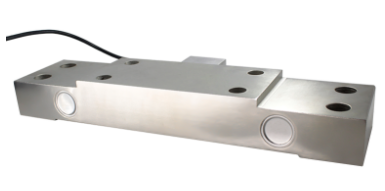

CTS8055 轴承座式称重传感器
特点：
·稳定性高
·结构抗扭转、抗弯曲
·方便配套安装
·抗干扰信号稳定
·优质合金钢镀镍
·广泛应用于轴承座、输送带称重、行车电
子秤等称重设备中。以及自动化设备领域
和测试领域。
|
技术指标 |
||
|
额定量程 |
T |
0-20 |
|
输出灵敏度 |
mV/V |
1.0±0.05 |
|
零点输出 |
%F.S. |
±2 |
|
非线性 |
%F.S. |
0.5 |
|
滞后 |
%F.S. |
0.5 |
|
重复性 |
%F.S. |
0.5 |
|
蠕变（30分钟） |
%F.S. |
0.5 |
|
温度灵敏度漂移 |
%F.S./10℃ |
0.05 |
|
零点温度漂移 |
%F.S./10℃ |
0.05 |
|
响应频率 |
Hz |
1k |
|
材质 |
|
42CrMoA |
|
阻抗 |
Ω |
350/700±5 |
|
绝缘电阻 |
MΩ/100V DC |
≥5000 |
|
使用电压 |
V |
5-15 |
|
工作温度范围 |
℃ |
-20-80 |
|
安全过载 |
%R.C. |
150 |
|
极限过载 |
%R.C. |
300 |
|
电缆线规格 |
m |
Φ5*3m |
|
线缆极限拉力 |
N |
98 |
|
TEDS |
|
可选 |
|
根据客户需求可配置放大器,供电24VDC,输出信号4~20mA,0-10V，0-5V等 |
||
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。
|

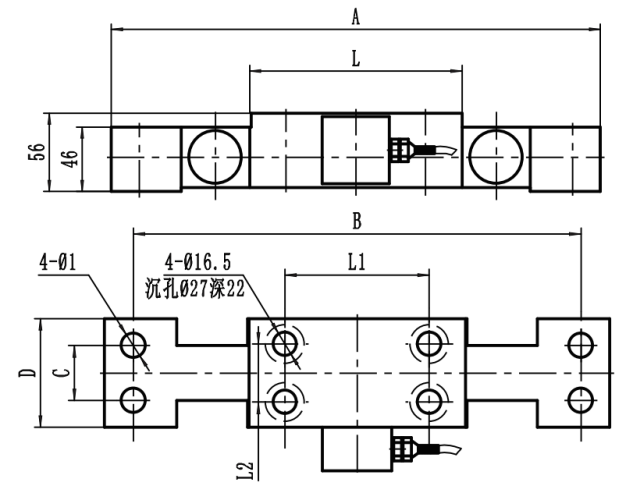

产品尺寸图 |
|
|
单位： |
mm |
|
量程(T) |
A |
B |
C |
Φ1 |
D |
L |
L1 |
L2 |
|
1.5 |
350 |
310 |
38 |
17 |
75 |
152 |
100 |
40 |
|
2.5 |
410 |
355 |
50 |
21 |
100 |
182 |
130 |
60 |
|
4 |
410 |
355 |
50 |
21 |
100 |
212 |
160 |
60 |
|
10-20 |
410 |
355 |
50 |
21 |
100 |
212 |
160 |
60 |
|
受力图 |
受力位置为两边螺丝孔
