CTS8015双法兰柱式测力传感器 [ 2024-3-2] [ 打印此文章 ]

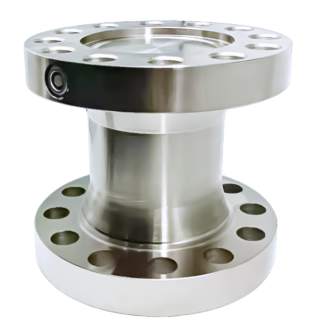

CTS8015 双法兰柱式测力传感器
特点：
·稳定性高
·法兰式安装稳固
·可非标定制
·抗干扰信号稳定
·优质合金钢
·广泛应用于汽车压装、自动化组装、3C产
品测试、新能源产品组装、医疗检测、机
器人领域、模具组装及其他工业测试、自
动化设备及测试领域。
|
技术指标 |
||
|
额定量程 |
kN |
0-35000 |
|
输出灵敏度 |
mV/V |
2.0 |
|
零点输出 |
%F.S. |
±1 |
|
非线性 |
%F.S. |
0.2 |
|
滞后 |
%F.S. |
0.1 |
|
重复性 |
%F.S. |
0.1 |
|
蠕变（30分钟） |
%F.S. |
0.1 |
|
温度灵敏度漂移 |
%F.S./10℃ |
0.05 |
|
零点温度漂移 |
%F.S./10℃ |
0.05 |
|
响应频率 |
Hz |
1k |
|
材质 |
|
42CrMoA |
|
阻抗 |
Ω |
780 |
|
绝缘电阻 |
MΩ/100V DC |
≥5000 |
|
使用电压 |
V |
5-15 |
|
工作温度范围 |
℃ |
-20-80 |
|
安全过载 |
%R.C. |
120 |
|
极限过载 |
%R.C. |
150 |
|
电缆线规格 |
m |
Φ5*3m |
|
线缆极限拉力 |
N |
98 |
|
TEDS |
|
可选 |
|
根据客户需求可选择放大器输出4-20mA,0-5v,0-10V,±5V,±10V |
||
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。
|

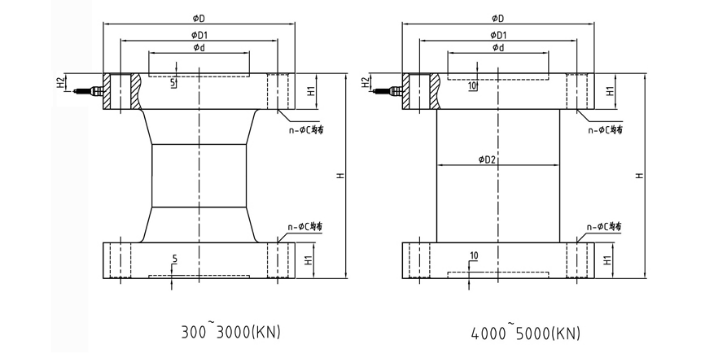

产品尺寸图 |
|
|
单位： |
mm |
|
量程（kN） |
量程(t) |
D |
D1 |
D2 |
d |
H |
H1 |
H2 |
n-φC |
|
300 |
30 |
145 |
120 |
/ |
85 |
130 |
22 |
15 |
12-φ16 |
|
500,600 |
50,60 |
197 |
160 |
/ |
110 |
160 |
25 |
15 |
12-φ22 |
|
1000 |
100 |
240 |
200 |
/ |
135 |
230 |
42 |
28 |
12-φ26 |
|
1500,2000,2500 |
150,200,250 |
305 |
250 |
/ |
160 |
326 |
57 |
45 |
12-φ33 |
|
3000 |
300 |
415 |
360 |
/ |
256 |
358 |
69 |
50 |
18-φ33 |
|
4000 |
400 |
415 |
360 |
/ |
265 |
358 |
80 |
|
18-φ33 |
|
5000 |
500 |
415 |
360 |
/ |
256 |
398 |
69 |
45 |
18-φ33 |
|
10000 |
1000 |
600 |
515 |
/ |
352 |
480 |
110 |
/ |
20-φ45 |
|
25000(A) |
2500(A) |
700 |
610 |
/ |
/ |
800 |
240 |
/ |
24-φ45 |
|
25000(B) |
3000(B) |
640 |
550 |
/ |
280 |
600 |
150 |
/ |
20-φ45 |
|
35000 |
3500 |
700 |
610 |
/ |
335 |
800 |
240 |
/ |
24-φ45 |
|

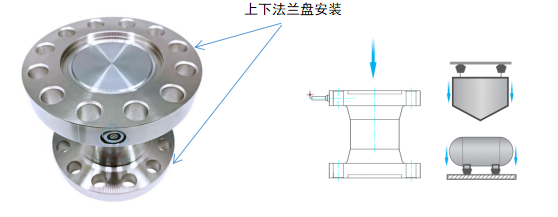

受力图 |
