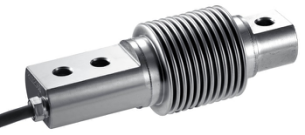

CTS818波纹管悬臂传感器 [ 2020-8-22] [ 打印此文章 ]
特点：
·激光焊接防水密封
·可承受拉压受力
·综合精度高
·抗干扰信号稳定
·不锈钢材质
·广泛应用于称重给煤机、称重给料机、电
子皮带秤、螺旋称、电子计量皮带秤、单
托辊皮带秤、双托辊皮带秤、螺旋称重给
料机、配料秤等测控设备
|
技术指标 |
||
|
额定量程 |
Kg |
50-1000 |
|
输出灵敏度 |
mV/V |
2.0±0.05 |
|
零点输出 |
%F.S. |
±1 |
|
非线性 |
%F.S. |
0.03 |
|
滞后 |
%F.S. |
0.03 |
|
重复性 |
%F.S. |
0.03 |
|
蠕变（30分钟） |
%F.S. |
0.03 |
|
温度灵敏度漂移 |
%F.S./10℃ |
0.03 |
|
零点温度漂移 |
%F.S./10℃ |
0.05 |
|
响应频率 |
Hz |
1k |
|
材质 |
|
42CrMoA |
|
阻抗 |
Ω |
350 |
|
绝缘电阻 |
MΩ/100V DC |
≥5000 |
|
使用电压 |
V |
5-15 |
|
工作温度范围 |
℃ |
-20-60 |
|
安全过载 |
%R.C. |
150 |
|
极限过载 |
%R.C. |
200 |
|
电缆线规格 |
m |
Φ5*3m |
|
线缆极限拉力 |
N |
98 |
|
TEDS |
|
可选 |
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。
3）根据客户需求可选用放大器，24Vdc供电，变送器输出模拟量0-5V,0-10V,4~20mA等信号。
|
产品尺寸图 |
|
|
单位： |
mm |
|
量程 |
A |
B |
C |
D |
E |
F |
G |
H |
φ |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
|
10-300kg |
123 |
13 |
18 |
82 |
43 |
54 |
20 |
20 |
45 |
8.2 |
27 |
32 |
8.2 |
|
500-1000 |
123 |
13 |
18 |
82 |
43 |
54 |
20 |
20 |
45 |
10.5 |
27 |
32 |
10.5 |
|

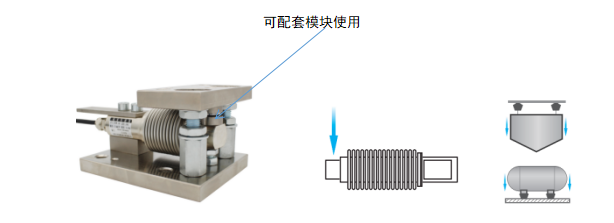

受力图 |
