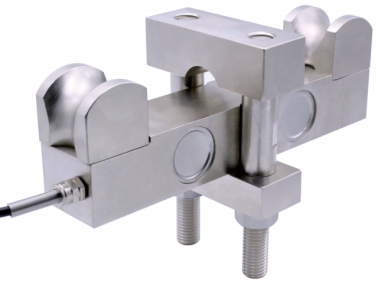

CTS817旁压式张力传感器 [ 2021-6-8] [ 打印此文章 ]
特点与用途

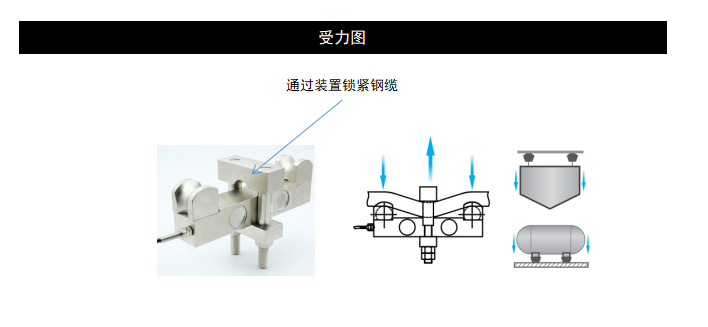

旁压式张力传感器为双孔剪切梁结构，安装使用方便、操作简单、维修容易，专用于测量钢丝绳的张力。钢丝绳通过U型螺栓固定在传感器上，当钢丝绳受拉力时，力通过导向轮作用于传感器上。主要适用于起重、水利、煤矿等行业的超载控制和过程显示。广泛应用于起重、水利、采矿行业以及各类 拉力测试行业各类型钢丝绳张力测量或长期 监控使用。

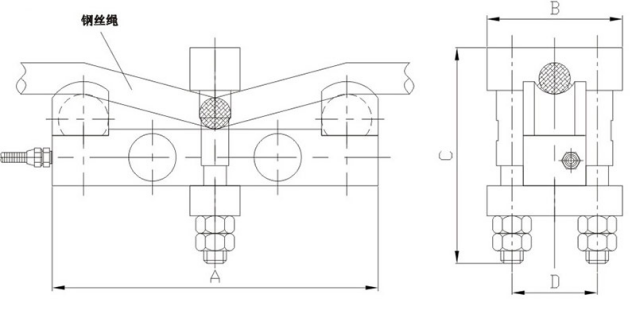

外形尺寸
|
钢丝绳拉力 |
量程 |
钢丝绳直径 |
A |
B |
C |
D |
|
1t |
1t |
Ф6-14 |
160 |
76 |
117 |
45 |
|
2t |
1t |
Ф10-18 |
160 |
76 |
117 |
45 |
|
5t |
2t |
Ф16-26 |
160 |
76 |
117 |
45 |
|
10t~20t |
5~10t |
Ф24-36 |
260 |
108 |
170 |
68 |
|
20t |
10t |
Ф24-36 |
272 |
112 |
175 |
72 |
技术指标
|
参 数 |
单 位 |
技术参数 |
参 数 |
单 位 |
技术参数 |
|
灵敏度 |
mV/V |
1.5±0.05 |
灵敏度温度系数 |
≤%F·S/10℃ |
±0.05 |
|
非线性 |
≤%F·S |
±0.05 |
工作温度范围 |
℃ |
-20℃～+80℃ |
|
滞 后 |
≤%F·S |
±0.05 |
输入电阻 |
Ω |
750±20Ω |
|
重复性 |
≤%F·S |
±0.05 |
输出电阻 |
Ω |
700±5Ω |
|
蠕 变 |
≤%F·S/30min |
±0.05 |
安全过载 |
≤%F·S |
150%F·S |
|
零点输出 |
≤%F·S |
±1 |
绝缘电阻 |
MΩ |
≥5000MΩ（50VDC） |
|
零点温度系数 |
≤%F·S/10℃ |
±0.05 |
推荐激励电压 |
V |
10V～15V |
|
可根据客户需求选用24VDC供电，输出0-5V,0-10V,4-20mA信号，红线24V+,绿线4-20mA+,黑线公共- |
|||||

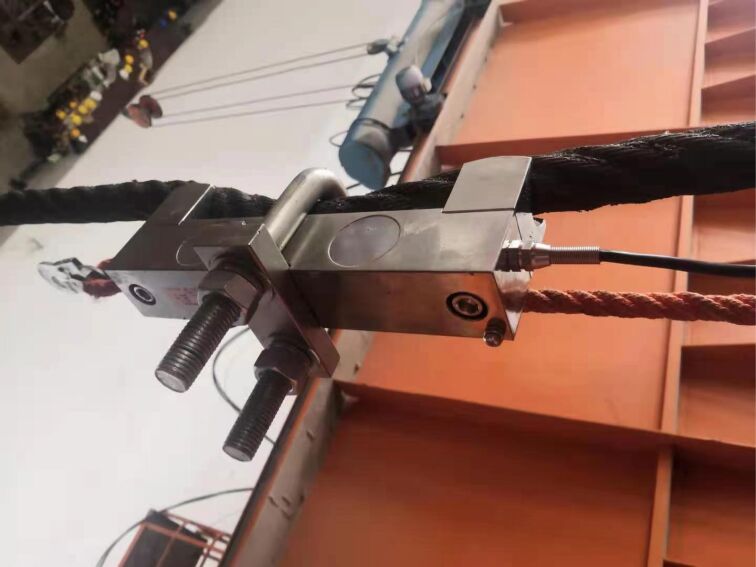

现场应用图：
