CTS815板环式拉力传感器 [ 2018-12-31] [ 打印此文章 ]
特点与用途
该产品采用板环式结构，圆弧截面的环连接，安装简便，具有有约密封性能。适用于各种电子汽车衡、轨道衡、平台秤及其它各种称重、测力的场合。
安装简便，精度高、过载能力强，性能稳定。
适用于各种吊钩秤、起重量超载保护装置等工业自动化测量控制系统。

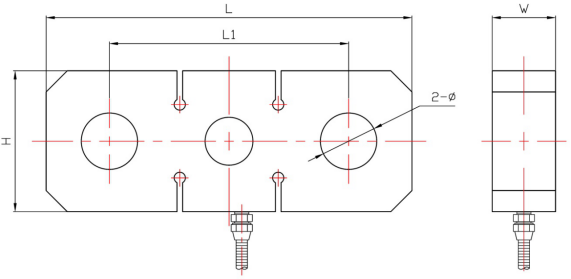

外形尺寸
|
量程 |
L |
H |
W |
L1 |
2-Ø |
|
1t～3t |
196 |
80 |
30 |
130 |
Ø25 |
|
5t～8t |
196 |
80 |
40 |
130 |
Ø25 |
|
10t～15t |
260 |
100 |
45 |
170 |
Ø40 |
|
20t |
260 |
100 |
50 |
170 |
Ø40 |
|
25t～30t |
320 |
120 |
55 |
200 |
Ø50 |
|
50t |
360 |
120 |
65 |
230 |
Ø60 |
|
100t |
570 |
230 |
85 |
360 |
Ø96 |
|
参 数 |
单 位 |
技术参数 |
参 数 |
单 位 |
技术参数 |
|
灵敏度 |
mV/V |
1.5~2.0±0.05 |
灵敏度温度系数 |
≤%F·S/10℃ |
±0.05 |
|
非线性 |
≤%F·S |
±0.05 |
工作温度范围 |
℃ |
-40℃～+80℃ |
|
滞 后 |
≤%F·S |
±0.05 |
输入电阻 |
Ω |
350±20Ω |
|
重复性 |
≤%F·S |
±0.03 |
输出电阻 |
Ω |
350±5Ω |
|
蠕 变 |
≤%F·S/30min |
±0.05 |
安全过载 |
≤%F·S |
150%F·S |
|
零点输出 |
≤%F·S |
±1 |
绝缘电阻 |
MΩ |
≥5000MΩ（50VDC） |
|
零点温度系数 |
≤%F·S/10℃ |
±0.05 |
推荐激励电压 |
V |
10V～15V |
|
可根据客户需求选配放大器，24VDC供电，输出4-20mA，0-10V,±5V,±10V |
|||||
|

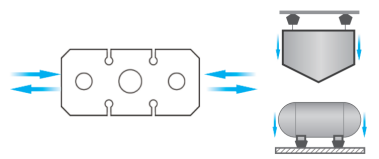

受力图 |
可根据现场情况非标定制

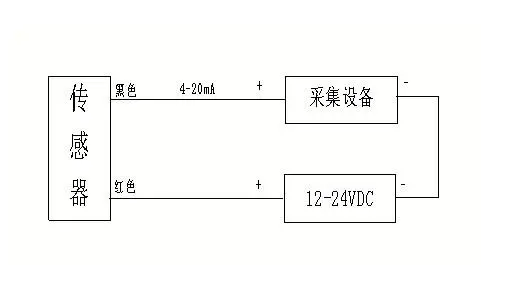

电气接线示意图：
