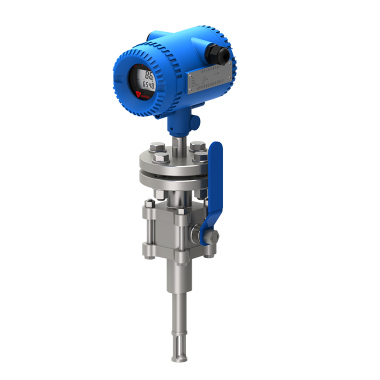

CTSTGF600热式气体质量流量计 [ 2019-6-19] [ 打印此文章 ]
压缩空气，瓦斯抽采，天然气测量，曝气测量，排放气体监控，过程气体控制等众多领域
测量介质：气体，压缩空气，天然气等
量程范围：0.5-30508.5m³/h
输出信号：4～20mA
精度等级：± 0.5%
介质温度：-40～150℃
防爆等级：无
防护等级：IP65
产品概述
CTSTGF600热式气体质量流量计，基于热传导技术原理设计，结合牛顿热力学定律，通过测量管道中介质通过探头时带走的热量，直接测量质量流量或标况流量。CTSTGF600 可广泛应用于各种气体的质量流量和标况流量测量，无需温压补偿。产品测量方式采用恒功率设计具有测量下限极低，量程比宽，测量精度高，安装简便等特点。产品广泛应用于压缩空气，瓦斯抽采，天然气测量，曝气测量，排放气体监控，过程气体控制等众多领域。
产品特点
插入式设计，可在线带压安装；
适用于多种管径和已知截面积的任意形状管道；
量程比大，测量流速范围宽；
无可动部件，无压力损失；
测量气体质量流量，无需温度、压力补偿；
全隔离的电气结构彻底滤除外部干扰；
高效电源设计整机功耗极低；
宽电源电压输入范围适应各种复杂电源环境；
大屏幕液晶双行显示，读数清晰易辨；
带有ModBus和HART现场总线接口。
技术参数
|
精度等级 |
±（1.5%RD+0.5%FS) |
|
重复性 |
± 0.5% |
|
响应速度 |
1s |
|
管径 |
插入式：DN25~DN6000 ； 管段式： DN15~DN100 |
|
安装方式 |
一体式 或 分体式 |
|
连接方式 |
插入式：卡套连接、法兰连接 ； 管段式：法兰连接 |
|
测量介质 |
任何组分和混合比可知且恒定的气体，标准气体列表，请参见订货信息 |
|
环境温度 |
-40~60℃ |
|
操作温度 |
-40~150℃（介质温度，插入式） |
|
操作压力 |
1.6MPa （插入式） ； 2.5MPa / 4.0MPa / 6.3MPa（管段式） |
|
防护等级 |
IP65 |
|
传感器材质 |
316 |
|
本体材质 |
304、316、316L |
|
供电方式 |
85～265VAC 50/60Hz |
|
公称直径 |
英寸 |
标准型 |
扩展型 |
高速型 |
|
25 |
1" |
0.5~53.0 |
1.6~158.9 |
2.1~211.9 |
|
32 |
11/4 " |
0.9~86.8 |
2.6~260.3 |
1.7~347.1 |
|
40 |
11/2 " |
1.4~135.6 |
4.1~406.8 |
5.4~542.4 |
|
50 |
2" |
2.1~211.9 |
6.4~635.6 |
8.5~847.5 |
|
65 |
21/2 " |
3.6~358.1 |
10.7~1074.2 |
14.3~1432.2 |
|
80 |
3" |
5.4~542.4 |
16.3~1627.1 |
21.7~2169.5 |
|
100 |
4" |
8.5~847.5 |
25.4~2542.4 |
33.9~3389.8 |
|
125 |
5" |
13.2~1324.2 |
39.7~3972.5 |
53.0~5296.6 |
|
150 |
6" |
19.1~1906.8 |
57.2~5720.3 |
76.3~7627.1 |
|
200 |
8" |
33.9~3389.8 |
101.7~10169.5 |
135.6~13559.3 |
|
250 |
10" |
53.0~5296.6 |
158.9~15889.8 |
211.9~21186.4 |
|
300 |
12" |
76.3~7627.1 |
228.8~22881.4 |
305.1~30508.5 |
