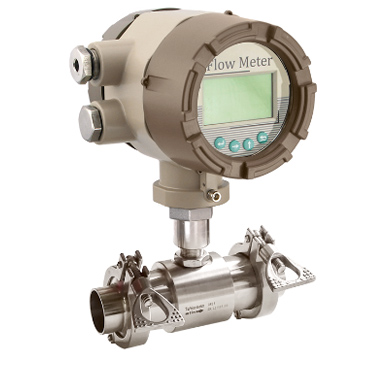

CTSLWS食品卫生涡轮流量计 您所在的位置:首页 > 产品中心 > CTSLWS食品卫生涡轮流量计

CTSLWS食品卫生涡轮流量计 [ 2019-6-19] [ 打印此文章 ]

广泛适用于制药、食品、饮料等行业
测量介质:食品、药液等卫生液体
量程范围:0.04-200m³/h
输出信号:脉冲信号、4~20mA
精度等级:±1%R、±0.5%R、±0.2%R(需特制)
介质温度:介质温度:-20℃~+80℃(最高150℃,需特制)
防爆等级:ExiaIICT4 或ExdIIBT6
防护等级:IP65或更高(可定制
产品概述
  LWS系列卫生涡轮流量计是一种广泛应用于制药、食品、饮料等行业,作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢(316L)制成,机芯部分使用特种材质,具有良好的防腐蚀、防锈能力。整表结构突破传统工艺,采用良好的防腐能力。大大提高了仪表的精确度和重复性。专门为制药、饮料行业设计,采用快装式连接结构,方便清洗。LWS系列卫生涡轮流量计已达到同类产品国际水准,是卫生行业理想仪表。
产品特点
国际化标准,可替代同类进口产品;
防腐防锈材质,适用于卫生行业;
快装式结构,易于安装维护;
精度高,重复性好;
高品质涡轮,超出常规的量程范围;

技术参数

执行标准

 涡流流量传感器(JB/T9246-1999)

仪表口径(mm)

 4、6、10、15、20、25、32、40、50、65、80、100

精度等级

 ±1%R、±0.5%R、±0.2%R(需特制)

量程比

 1:10;1:15;1:20(需特制)

传感器材质

 316(L)不锈钢

使用条件

 介质温度:-20℃~+80℃(最高150℃,需特制) ; 环境温度:-20℃~+60℃
相对湿度:5%~90% ; 大气压力:86KPa ~ 106KPa

信号输出功能

 脉冲信号、4~20mA

通讯输出功能

 RS485通讯、HART协议等

工作能源

·  外电源:+24VDC±15%,纹波≤±15%,适用于4~20mA输出、脉冲输出、RS485等

·  内电源:1组3.0V10AH锂电池,电池电压在2.0~3.0V时可正常工作。

信号线接口

  基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5

防爆等级

 ExiaIICT4 或ExdIIBT6

防护等级

 IP65或更高(可定制)

测量范围及工作压力

仪表口径(mm)

正常流量范围(m³/h)

扩展流量范围(m³/h)

常规耐受压力(MPa)

DN4

0.04~0.25

0.04~0.4

1.6

DN6

0.1~0.6

0.06~0.6

1.6

DN10

0.2~1.2

0.15~1.5

1.6

DN15

0.6~6

0.4~8

1.6

DN20

0.8~8

0.45~9

1.6

DN25

1~10

0.5~10

1.6

DN32

1.5~15

0.8~15

1.6

DN40

2~20

1~20

1.6

DN50

4~40

2~40

1.6

DN65

7~70

5~70

1.6

DN80

10~100

5~100

1.6

DN100

20~200

10~200

1.6

产品分类

仪表型号

CTSLWGS

CTSLWS

CTSLWSZ

供电电源

24VDC±15%
波纹≤5%
功耗<0.5W

外电源:24VDC±15%
波纹≤5%,功耗<0.5W

 内电源:3VDC锂电池, 电池电压在2.3V-3V,均可正常工作,可持续工作10个月以上

外电源:24VDC±15%
波纹≤5%,功耗<0.5W

内电源:3.6V锂电池,电池电压在2.3V-3.6V均可正常工作,可持续工作2年5个月以上

输入信号频率

0~3000Hz

0~3000Hz

0~3000Hz

脉冲输出

负载能力 >1100Ω
高电平幅值>22V
低电平幅值<0.8V
脉冲宽度1/2fin×1000(ms)

负载能 力>1100Ω
高电平幅值>22V
低电平幅值<0.8V
脉冲宽度1/2fin×1000(ms)

负载能力>1100Ω
高电平幅值>22V
低电平幅值<0.8V
脉冲宽度1/2fin×1000(ms)

电流输出

4-20mA
脉冲电流输出
负载能力≤600Ω

可选择两线制或
三线制4-20mA或0-20mA输出
负载能力≤900Ω

负载能力≤880Ω
三线制4-20mA

通讯接口

无

RS485接口
使用MODBUS-RTU协议

RS485接口
使用MODBUS-RTU协议

涡轮流量计选型

型号

说明

CTSLWS-

□

/□

/□

/□

/□

/□

/□

公称通径

4













4mm

6

6mm

10

10mm

15

15mm

20

20mm

25

25mm

32

32mm

40

40mm

50

50mm

65

65mm

80

80mm

100

100mm

125

125mm

150

150mm

200

200mm

类型

N

传感器型:+12V或24V供电,输出三线制脉冲信号

A

变送器型:+24V供电,输出二线制4~20mA

B

智能型:锂电池供电,现场显示无信号输出

C

智能型:+24V供电,现场显示并输出二线制4~20mA

C1

智能型:+24V供电,现场显示并带有RS485通讯协议

C2

智能型:+24V供电,现场显示并带有HART通讯协议

精度等级

05

0.5级

10

1.0级

02

0.2级(协商订货,生产周期较长)

涡轮类型

W

扩展测量范围

S

标准测量范围

材 质

S

304不锈钢

L

316(L)不锈钢

防 爆

N

非防爆型

E

防爆型,ExdⅡBT6

压力等级

N

常规(参照表2)

H(x)

高压(参照表2)

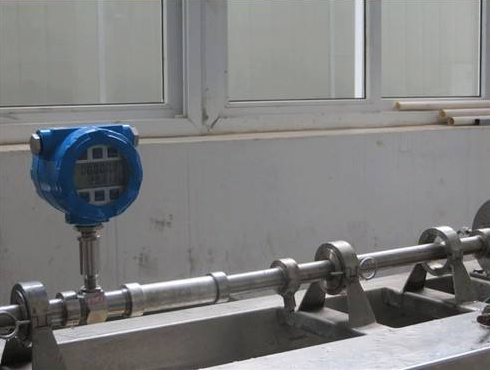

卡箍卫生型涡轮流量计安装现场图:
