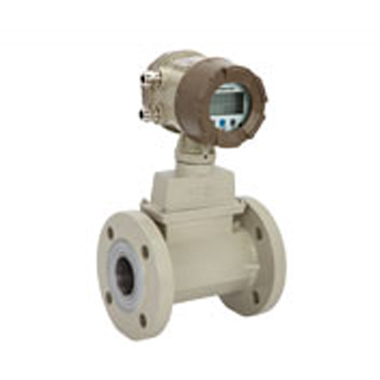

CTSLWQ气体涡轮流量计 [ 2019-6-19] [ 打印此文章 ]
产品简介
CTSLWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB38362.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。
测量介质：天然气、氮气、空气、压缩空气、煤制气、液化气、二氧化碳、轻烃气、燃气、沼气等中低流速气体。
仪表分类：气体涡轮流量计可以分为远传型，只输出脉冲信号或者4-20mA信号，不带现场显示功能；智能一体化型，可以做成电池供电型（无信号输出）或是现场显示并且输出信号（脉冲或者4-20mA或带RS485通讯或者HART协议）型、温压补偿型。
流量计通常会以介质+流量计、介质+气体涡轮流量计、仪表分类、防爆等级或者特殊要求来命名，如天然气流量计、氮气流量计、空气流量计、液化气流量计、高精度气体涡轮流量计、数显气体流量计、智能气体流量计、管道气体流量计、远传型气体涡轮流量计、智能一体化型气体涡轮流量计、温压补偿型流量计、温压补偿一体化气体涡轮流量计、防爆型气体涡轮流量计。
产品分类:
|
产品图片 |
|
|
|
||
|
仪表型号 |
CTSLWQ-N |
CTSLWQ-A |
CTSLWQ-B |
CTSLWQ-C |
CTSLWQ-D |
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA |
可选4-20mA/脉冲 |
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
锂电池 |
24VDC±15% |
24VDC±15%+锂电池 |
|
精度等级 |
2.5～1.5级 |
1.5～1.0级 |
1.5～1.0级 |
||
|
测量范围 |
标准量程 |
标准量程或扩展量程 |
标准量程或扩展量程 |
||
|
显示器 |
无 |
有 |
有 |
||
|
温压补偿 |
无 |
无 |
有 |
||
|
通讯接口 |
无 |
无 |
RS485 |
||
|
实时记录 |
无 |
无 |
有 |
||
|
仪表材质 |
铝合金或不锈钢 |
铝合金或不锈钢 |
铝合金或不锈钢 |
||
|
防爆等级 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
||
|
防护等级 |
IP65 |
IP65 |
IP65 |
||
|
整机功耗 |
< 1W |
< 1W |
< 1W |
||
|
仪表通经 |
DN25～DN300 |
DN25～DN300 |
DN25～DN300 |
||
|
安装方式 |
法兰安装 |
法兰安装 |
法兰安装 |
||
|
介质温度 |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
||
|
环境温度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
||
|
执行标准 |
封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003） |
|
仪表口径（mm)及连接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 |
|
精度等级 |
±1.5%R（±1%R需特制）* |
|
量程比 |
1:10 ；1:20 ；1:30 |
|
仪表材质 |
表体：304不锈钢或铸铝 |
|
使用条件 |
介质温度：-20℃～+80℃ |
|
工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
|
整机耗能 |
外电源：< 1W |
|
信号输出功能 |
脉冲信号、4-20mA电流信号、控制信号 |
|
通讯输出功能 |
RS485通讯 |
|
实时记录功能⑤ |
起停记录、日记录、定时间间隔记录 |
|
信号接线口 |
内螺纹M20×1.5或其他 |
|
防爆等级 |
ExdⅡBT6或ExiaⅡCT4 |
|
防护等级 |
IP65 |
|
公称通径 |
型号 |
标准量程 |
扩展量程 |
常规耐压等级 |
特制高压等级 |
安装方式 |
||
|
DN20 |
CTSLWQ－20 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法兰 |
|
DN25 |
CTSLWQ－25 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法兰（螺纹） |
|
DN32 |
CTSLWQ－32 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法兰 |
|
DN40 |
CTSLWQ－40 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法兰（螺纹） |
|
DN50 |
CTSLWQ－50 |
A1 |
6-65 |
B1 |
5-70 |
1.6 |
2.5,4.0 |
法兰 |
|
CTSLWQ－50 |
A2 |
10-100 |
B2 |
8-100 |
||||
|
DN65 |
CTSLWQ－65 |
A |
15-200 |
B |
10-200 |
1.6 |
2.5,4.0 |
法兰 |
|
DN80 |
CTSLWQ－80 |
A1 |
13-250 |
B |
10-160 |
1.6 |
2.5,4.0 |
法兰 |
|
CTSLWQ－80 |
A2 |
20-400 |
法兰 |
|||||
|
DN100 |
CTSLWQ－100 |
A1 |
20-400 |
B |
13-250 |
1.6 |
2.5 |
法兰 |
|
CTSLWQ－100 |
A2 |
32-650 |
法兰 |
|||||
|
DN125 |
CTSLWQ－125 |
1 |
25-700 |
B |
20-800 |
1.6 |
2.5 |
法兰 |
|
DN150 |
CTSLWQ－150 |
A1 |
32-650 |
B |
80-1600 |
1.6 |
2.5 |
法兰 |
|
CTSLWQ－150 |
A2 |
50-1000 |
法兰 |
|||||
|
DN200 |
CTSLWQ－200 |
A1 |
80-1600 |
B |
50-1000 |
1.6 |
______ |
法兰 |
|
CTSLWQ－200 |
A2 |
130-2500 |
法兰 |
|||||
|
DN250 |
CTSLWQ－250 |
A1 |
130-2500 |
B |
80-1600 |
1.6 |
______ |
法兰 |
|
CTSLWQ－250 |
A2 |
200-4000 |
法兰 |
|||||
|
DN300 |
CTSLWQ－300 |
1 |
200-4000 |
B1 |
130-2500 |
1.6 |
______ |
法兰 |
|
B2 |
320-6500 |
1.6 |
||||||
|
型谱规格 |
说明 |
||||||||
|
|
CTSLW |
|
涡轮流量计 |
||||||
|
介质 |
|
S |
|
水 |
|||||
|
|
Q |
|
气 |
||||||
|
|
Y |
|
油 |
||||||
|
介质压力 |
|
1 |
|
低压和常压≤2.5MPa |
|||||
|
|
2 |
|
中压≤6.4MPa |
||||||
|
|
3 |
|
高压≤32MPa |
||||||
|
介质温度 |
|
1 |
|
常温-20℃~55℃ |
|||||
|
|
2 |
|
中温-20℃~120℃ |
||||||
|
|
3 |
|
高温-20℃~180℃ |
||||||
|
防爆等级 |
|
1 |
|
普通型 |
|||||
|
|
2 |
|
隔爆型 |
||||||
|
|
3 |
|
本安型 |
||||||
|
输出方式 |
|
0 |
|
无输出 |
|||||
|
|
1 |
|
频率输出 |
||||||
|
|
2 |
|
4-20mA输出 |
||||||
|
|
3 |
|
1~5V输出 |
||||||
|
显示方式 |
|
0 |
|
无显示 |
|||||
|
|
1 |
|
就地显示 |
||||||
|
口径 |
|
-010 |
Φ10 |
||||||
|
|
-015 |
Φ15 |
|||||||
|
|
-025 |
Φ25 |
|||||||
|
|
… |
… |
|||||||
|
|
-200 |
Φ200 |
|||||||
