CTSLWGY液体涡轮流量计 您所在的位置:首页 > 产品中心 > CTSLWGY液体涡轮流量计

CTSLWGY液体涡轮流量计 [ 2019-6-18] [ 打印此文章 ]


广泛适用于石油、化工、冶金、有机液体,无机液、制药、食品等行业
测量介质:水、柴油、甲醇等无杂质无强烈腐蚀性液体
量程范围:0.04-800m³/h
输出信号:脉冲信号、4~20mA信号
精度等级:±1%R、±0.5%R、±0.2%R(需特制)
介质温度:-20℃~+120℃
防爆等级:ExiaIICT4或ExdIIBT6
防护等级:IP65或更高(可订制)
产品概述
  CTSLWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m²/s的液体,对于运动粘度大于5×10-6m²/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。
产品特点
高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度, 在贸易结算中是优先选用的流量计;
输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
可获得很高的频率信号(3~4kHz),信号分辨力强;
范围度款,中大口径可达1:20,小口径为1:10;
结构紧凑轻巧,安装维护方便,流通能力大;
适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

技术参数

执行标准

 涡轮流量传感器(JB/T9246-1999)

仪表口径(mm)及连接方式

 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接

精度等级

 ±1%R、±0.5%R、±0.2%R(需特制)

量程比

 1:10;1:15;1:20

传感器材质

 304不锈钢、316(L)不锈钢等

使用条件

 介质温度:-20℃~+120℃  环境温度:-20℃~+60℃
相对湿度:5%~90%       大气压力:86Kpa~106Kpa

信号输出功能

 脉冲信号、4~20mA信号

通讯输出功能

 RS485通讯、HART协议等

工作电源

·  外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

·  内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

信号线接口

 基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5

防爆等级

 ExiaIICT4或ExdIIBT6

防护等级

 IP65或更高(可订制)

测量范围及工作压力

仪表口径

(mm)

正常流量范围

(m³/h)

扩展流量范围

(m³/h)

默认安装方式及耐压等级

可选安装方式及默认耐压等级

  特制耐压等级

(MPa)

DN4

0.04~0.25

0.04~0.4

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN6

0.1~0.6

0.06~0.6

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN10

0.2~1.2

0.15~1.5

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN15

0.6~6

0.4~8

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN20

0.8~8

0.45~9

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN25

1~10

0.5~10

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN32

1.5~15

0.8~15

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN40

2~20

1~20

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN50

4~40

2~40

法兰安装、2.5Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN65

7~70

4~70

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN80

10~100

5~100

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN100

20~200

10~200

法兰安装、1.6Mpa



4.0、6.3、12、16、25

DN125

25~250

13~250

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN150

30~300

15~300

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN200

80~800

40~800

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

安装尺寸

图1:DN4~DN10螺纹连接型涡轮流量传感器(含直管段部分)尺寸图
图2:DN15~DN40螺纹连接型涡轮流量传感器尺寸图
图3:DN15~DN:200法兰连接型涡轮流量传感器尺寸图
传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图1、图2、图3,安装尺寸见下表:

公称通径(mm)

L(mm)

G

K(mm)

D(mm)

n(孔数)

4

225

G1/2







6

225

G1/2

10

345

G1/2

15

75

G1

Φ65

Φ14

4

20

80

G1

Φ75

Φ14

4

25

100

G5/4

Φ85

Φ14

4

32

140

G2

Φ100

Φ14

4

40

140

G2

Φ110

Φ18

4

50

150

G5/2

Φ125

Φ18

4

65

170



Φ145

Φ18

4

80

200

Φ160

Φ18

8

100

220

Φ180

Φ18

8

125

250

Φ210

Φ18

8

150

300

Φ240

Φ22

8

200

360

Φ295

Φ22

12

产品分类

产品图片

仪表型号

CTSLWGY-N2

CTSLWGY-A

CTSLWGY-E

信号输出

脉冲

4-20mA

4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

24VDC±15%

24VDC±15%

24VDC±15%

精度等级

1.0~0.5级

1.0~0.5级

1.0~0.5级

测量范围

标准量程

标准量程

标准量程或扩展量程

显示器

无

无

有

通讯接口

无

无

可选RS485

通讯协议

无

无

Moubus HART

仪表材质

不锈钢

不锈钢

不锈钢

防爆等级

无

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP60

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN4~DN250

DN4~DN250

DN4~DN250

介质温度

-20℃~120℃

-20℃~120℃

-20℃~120℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃

涡轮流量计选型方式:

一、确定公称通径:根据实际工作时的流量Q(常用流量),按照30%Qmax<Q<80%Qmax,确定Qmax,从“主要技术指标”表中,确定流量计的公称通径。
二、确定基本误差限(精度等级):根据实际使用的要求,确定选用± 0.2%、±0.5%还是±1.0%或其他。
三、确定公称压力:根据实际工作压力,按照实际工作压力<公称压力的原则,确定选用±0.2%、流量计的公称压力。
四、由选定的公称通径、基本误差限(精度等级)和公称压力,按照“选型编码”的内容,选定流量计型号。

涡轮流量计选型

型号

说明

CTSLWGY-

□

/□

/□

/□

/□

/□

/□

公称通径

4













4mm

6

6mm

10

10mm

15

15mm

20

20mm

25

25mm

32

32mm

40

40mm

50

50mm

65

65mm

80

80mm

100

100mm

125

125mm

150

150mm

200

200mm

类型

N

传感器型:+12V或24V供电,输出三线制脉冲信号

A

变送器型:+24V供电,输出二线制4~20mA

B

智能型:锂电池供电,现场显示无信号输出

C

智能型:+24V供电,现场显示并输出二线制4~20mA

C1

智能型:+24V供电,现场显示并带有RS485通讯协议

C2

智能型:+24V供电,现场显示并带有HART通讯协议

精度等级

05

0.5级

10

1.0级

02

0.2级(协商订货,生产周期较长)

涡轮类型

W

扩展测量范围

S

标准测量范围

材 质

S

304不锈钢

L

316(L)不锈钢

防 爆

N

非防爆型

E

防爆型,ExdⅡBT6

压力等级

N

常规(参照表2)

H(x)

高压(参照表2)

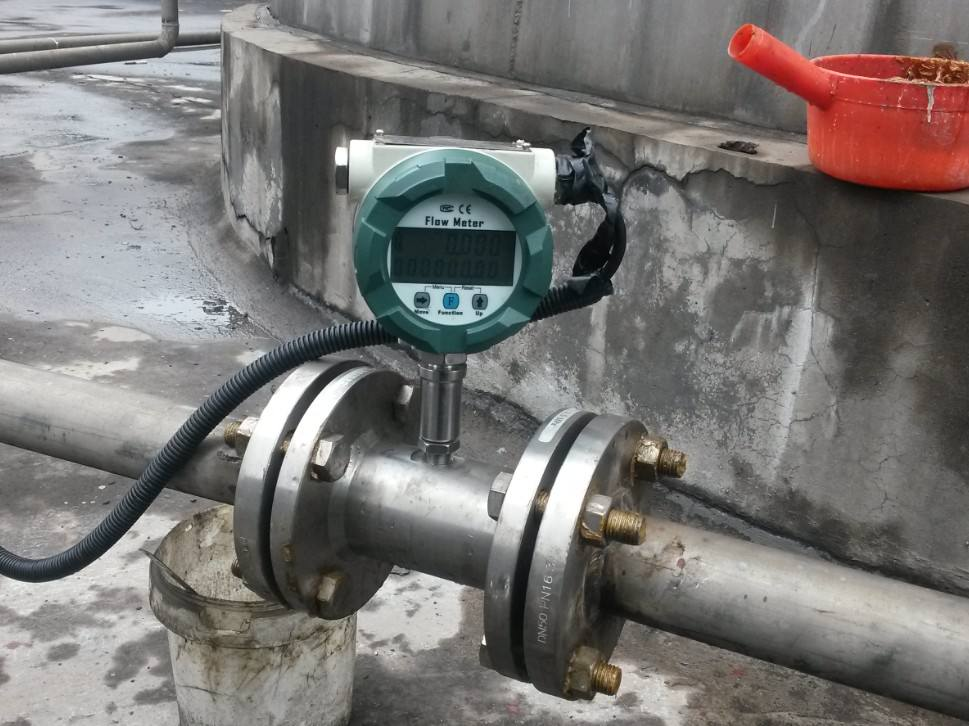

客户现场安装实例图:
