CTS3051/3351智能压力变送器 [ 2021-4-19] [ 打印此文章 ]
1、CTS3051差压变送器 压力变送器概述
CTS3051差压/压力变送器，采用国外先进技术生产的高精度小型化智能电容式差压传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿， 提高了测量精度，降低了温度漂移。3051差压/压力变送器配用节流装置可以检测液体气体和蒸汽的流量，也可以直接用来检测差压、表压、 绝压以及开口或密闭容器内液体的液位。 该系列品种丰富，可实现自微差压到大差压、从低压力到高压力、绝对压力、高静压的测量，将所测压力信号转换成标准的 4-20mA DC信号输出。 现已广泛应用于石油、化工、冶金、电力、造纸、医药、纺织环保等行业的差压、压力等过程参数的测量。
2、CTS3051差压变送器 压力变送器主要功能特点及其适用领域
主要功能特点 适用领域
◆ 配节流装置可以检测液体、气体、蒸汽的流量 ◆ 天然气、石油、石化、煤矿开采、煤气传输
◆ 可以直接检测差压、表压、绝压，以及开口或密闭容器内液体液位 ◆ 化工、冶金、陶瓷、电力、纺织、造纸、化纤、橡胶等工业部门
◆ 将所测压力信号转换成4-20mADC信号，供给PLC及二次仪表 ◆ 科学实验、军工等领域，环保、污水处理厂、水利检测等部门
◆ 利用数字化补偿技术对温度、静压进行补偿，提高了测量精度 ◆ 食品、制药、自来水厂、水产养殖、农业灌溉、畜牧业等
◆ 高测量精度可达±0.1%FS，特殊可定做±0.075%FS ◆ 机械、建材、铁路交通、造船、航空航天等重工业，智能建筑

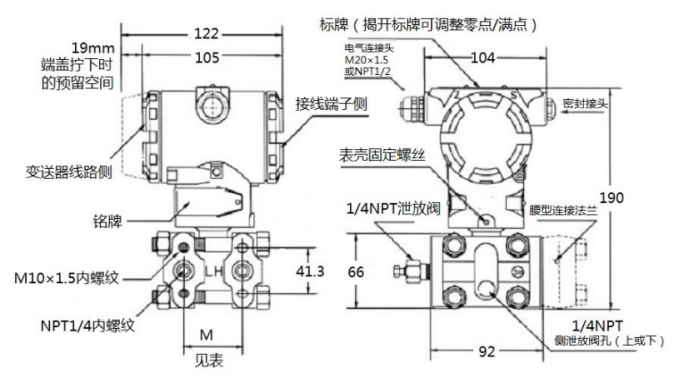

3、CTS3051差压变送器 压力变送器尺寸图
5、CTS3051差压变送器 压力变送器技术选型：
|
CTS3051/3351 |
智能电容式差压 压差 压力变送器 |
||||||||
|
|
代码 |
变送器名称 |
|||||||
|
DR |
微差压变送器 |
||||||||
|
DP |
差压变送器/差压流量变送器 |
||||||||
|
HP |
高静压差压变送器/高静压差压流量变送器 |
||||||||
|
AP |
绝对压力变送器 |
||||||||
|
TG |
直接安装型压力变送器 |
||||||||
|
GP |
压力变送器 |
||||||||
|
|
代码 |
|
|
||||||
|
1 |
|
|
|||||||
|
2 |
|
|
|||||||
|
3 |
|
|
|||||||
|
4 |
|
|
|||||||
|
4D |
|
|
|||||||
|
5 |
|
|
|||||||
|
5D |
|
|
|||||||
|
6 |
|
|
|||||||
|
6D |
|
|
|||||||
|
7 |
|
|
|||||||
|
8 |
|
|
|||||||
|
9 |
|
|
|||||||
|
0 |
|
|
|||||||
|
|
代码 |
输出信号 |
|||||||
|
E |
4-20 mA DC |
||||||||
|
F |
4-20 mA DC(微差压专用) |
||||||||
|
J |
4-20 mA DC(为输入压力的平方根，流量变送器专用) |
||||||||
|
S |
4-20 mA DC + HART信号 |
||||||||
|
|
代码 |
法兰接头 |
排气/排液阀 |
隔离膜片 |
填充液 |
||||
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|||||
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
硅油 |
|||||
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
硅油 |
|||||
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
硅油 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
硅油 |
|||||
|
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
硅油 |
|||||
|
|
代码 |
选用件 （不选则不填) |
|||||||
|
M1 |
0～100% 线性指示表 |
||||||||
|
M2 |
0～100% 流量指示表 |
||||||||
|
M3 |
3 1/2 LCD 数字线性显示表 |
||||||||
|
M4 |
智能表显示器 |
||||||||
|
B1 |
管装弯支架 |
||||||||
|
B2 |
板装弯支架 |
||||||||
|
B3 |
管装平支架 |
||||||||
|
D1 |
泄放阀在压力室侧面的上部 |
||||||||
|
D2 |
泄放阀在压力室侧面的下部 |
||||||||
|
N |
1/2-14NPT 锥管阴螺纹接头 |
||||||||
|
J |
丁字形阳螺纹M20×1.5接头 |
||||||||
|
d |
隔爆型 dIIBT4 |
||||||||
|
i |
本安型 iaIICT6 |
||||||||
|
|
|||||||||
|
CTS3051/3351 |
DP/GP |
7 |
E |
22 |
M1 |
选型举例 |
|||
