产品概述

CTS613系列通用型压力变送器选用国际著名公司高精度，高稳定性压力传感器组件，经过高可靠性的放大电路及精密温度补偿，将被测介质的压力转换成4～20mADC、0～5VDC，0～10VDC及1～5VDC等标准电信号，高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和最佳性能。该产品有多种接口形式和多种引线方式，能够最大限度的满足客户的需要，适用于各种测量控制设备的配套使用。

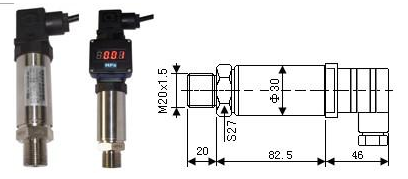

1. 赫斯曼插头型

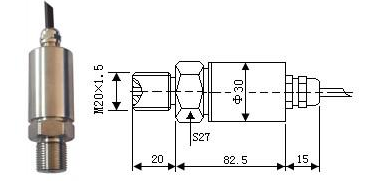

2. 直接出线型

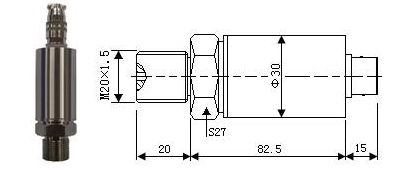

3. 航空插头型

产品特点

● 采用国外技术,真空，负压、绝压、表压均可 ● 小体积、高性价比、高稳定性、高灵敏度
● 0～-0.1MPa至0～1000MPa，±1-100kpa（可选） ● 全焊接结构
● 多种量程选择、用户调试方便 ● 防雷击、防射频干扰
● 具有零点/满量程可调的选购件 ● 压力类型：表压、绝压、真空
● 准确度：0.1级、0.25级、0.5级 ● 可选用小型一体化液晶显示及带开关量输出的表头
● 采用激光打标,确保产品之可溯源性
产品应用

> 液压及气动控制系统
> 液位测量与控制
> 石化、环保、空气压缩
> 电站运行巡检、机车制动系统
> 热电机组
> 轻工、机械、冶金
> 楼宇自控、恒压供水
> 其它自动控制和检测系统
> 工业过程检测与控制
> 实验室压力校验
产品技术性能参数

测量介质 与304、316或316L不锈钢兼容的各种液体、气体或蒸汽
测量范围 表压0～0.01MPa至0～1000MPa 绝压0～0.1MPa至0～1000MPa 真空0～-0.1MPa
过载压力 2倍满量程或300MPa(取较小值)
输出信号 4～20mADC(两线制) 0～10VDC，0～5VDC，l～5VDC(三线制)
供电电压 9～36VDC(两线制)，24±5VDC(三线制)
介质温度 -30～+85℃
环境温度 -20～+85℃
储存温度 -40～+90℃
相对湿度 ≤ 95％(40℃)
上升时间 ≤5毫秒可达90％FS
准 确 度 1.0级，0.5级，0.25级(包括非线性、重复性及迟滞在内的综合误差)
零点调节 输出量程的±8％
量程调节 输出量程的±20％
温度漂移 ≤±0.05％FS／℃(温度范围-20～85℃，包括零点和量程的温度影响)
温度补偿范围 0～70℃
稳 定 性 典型：±0.1％FS／年 最大：±0.2％FS／年
介质接触材料 304、316或316L
外壳材料 304或316不锈钢
安装方式 螺纹安装
压力连接 M20×1.5、M12×l、Gl／4、Gl／2阳螺纹等
电气连接 四芯屏蔽电缆 (防护等级IP65) 航空插头 DIN接头
产品选型

CTS613	通用型-压力变送器
	代 号	压力类型
	G	表压（可不标）
	A	绝压
		量 程	测量范围
			（ 0~ X  KPa或MPa）
			代 号	综合精度（线性+重复性+迟滞）
			1	±0.1%FS
			2	±0.25%FS
			3	±0.5%FS
				代 号		信 号 输 出
				A1		4~20mA
				V1		1~5V DC
				V2		0~5V DC
				V3		0.5~4.5V DC
					代 号		附加功能
					F1		M20x1.5 外螺纹
					F2		G1/4外螺纹
					F3		1/4NPT外螺纹
					F4		1/2-20 UNF-2A
					F0		特殊
					W1		电缆型 （见外形图一）
					W2		插座型 （见外形图二）
					L1		31/2LCD显示
					L2		31/2LED显示
					P		齐平膜型
					E		本安防爆型Ex iaIICT5
CTS613（0~100KPa）—1 —A1 —F1—L2           通用型压力变送器

选型提示：
         1. 被测介质应与产品接触的材料相兼容，
         2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
         3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。

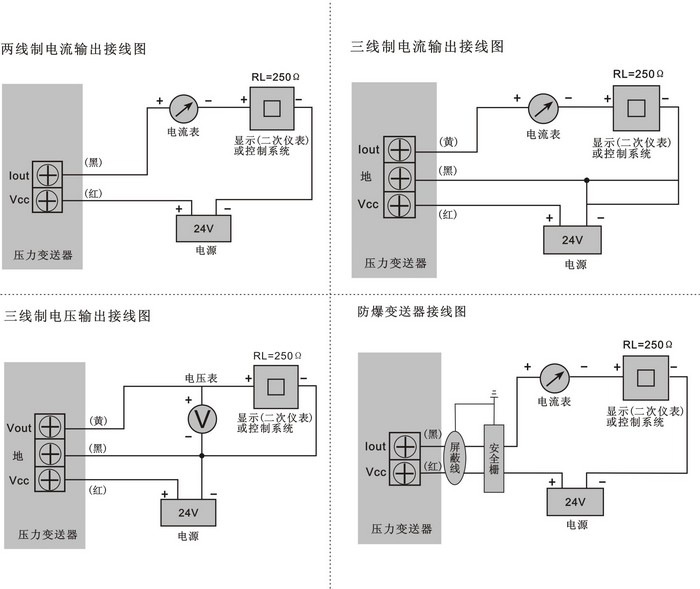

电气连接图：

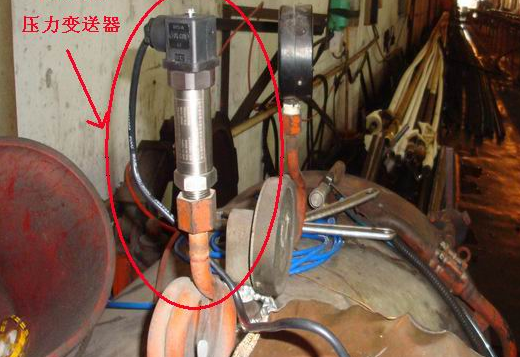

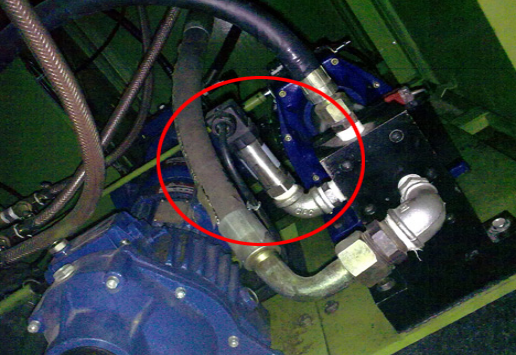

工程案例现场图:
