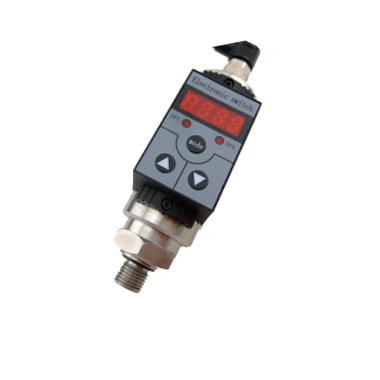

CTS103智能压力开关 [ 2019-6-13] [ 打印此文章 ]
CTS103智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。
二、特点
◆4位数字显示当前压力值
◆压力预设开关点和开关点动作延时功能
◆开关输出功能可选（迟滞功能，窗口功能）
◆设有节点动作发光二级管，便于观察
◆按键调校及现场设置各种参数，操作方便
◆2路开关量输出，带载能力1.2A
◆模拟量输出（4～20mA）或RS485数字输出
◆压力接口可330°旋转
三、技术参数
|
控制范围 |
-0.1~0~100Mpa |
控制精度 |
≤±0.5%FS |
|
稳定性 |
≤0.2% /年 |
显示精度 |
±0.1%FS |
|
显示方式 |
4位数码管 |
显示范围 |
-1999~9999 |
|
电源范围 |
24V±20% |
最大功耗 |
< 1W |
|
负载容量 |
<24V 1.2A |
开关类型 |
PNP，NPN 可选 |
|
响应时间 |
≤5ms |
开关寿命 |
>100万次 |

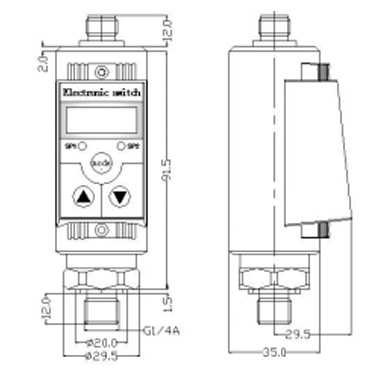

四、外形尺寸
五、安装
5.1机械连接
可以通过压力管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

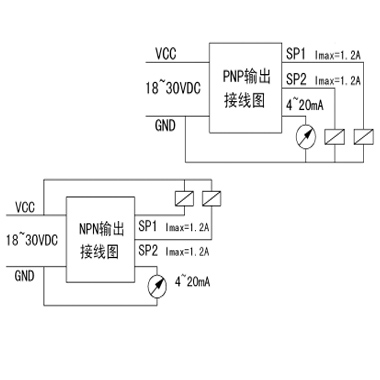

5.2电气连接
六、选型表
|
CTS103智能压力开关选型表 |
|||||
|
电器 连接
|
S |
|
两路开关（赫斯曼） |
||
|
M |
|
两路开关（M12-4P） |
|||
|
A |
|
一路开关一路模拟（M12-4P） |
|||
|
A0 |
|
两路开关一路模拟（5芯航插） |
|||
|
A1 |
|
两路开一路模拟（M12-5P） |
|||
|
R |
|
两路开关+RS485(6芯航插) |
|||
|
螺纹接口 |
G14 |
|
|
G1/4 |
|
|
G12 |
|
|
G1/2 |
||
|
M20 |
|
|
M20x1.5 |
||
|
开关类型 |
P |
|
PNP |
||
|
|
|
|
|||
|
量程 |
001 |
0-1bar |
|||
|
002 |
0-2bar |
||||
|
...... |
...... |
||||
|
600 |
0-600bar |
||||
