CTS614高温型压力变送器 [ 2019-6-13] [ 打印此文章 ]

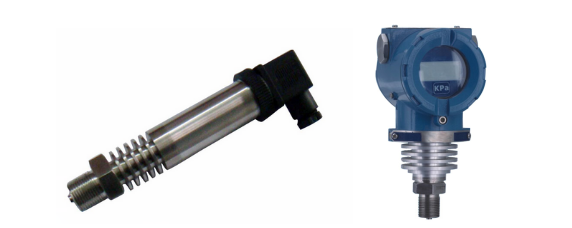

产品概述 :
CTS614型高温压力变送器选用耐高温压力传感器作为信号测量元件，被测介质压力经过变送器上的散热结构传递到传感器上，高精度的信号处理电路位于不锈钢壳体内，将传感器输出信号转换为标准输出信号。
整个产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠，使产品在用于高温介质的压力测量时，能长期稳定工作。

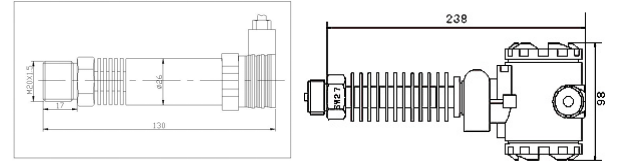

产品外型尺寸：
316L不锈钢隔离膜片结构
选用进口耐高温芯片
适用介质温度范围宽
抗干扰强、长期稳定性好
直接接触测量高温介质，提高压力响应频率
提供低压，中压，高压丰富的压力量程范围
抗振动、抗冲击、耐腐蚀
产品性能
|
测量范围 |
0~10KPa...100MPa |
|
过载能力 |
2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力) |
|
压力类型 |
表压或绝压或密封参考压力 |
|
测量介质 |
与316不锈钢兼容的气体或液体 |
|
综合精度 |
±0.25%FS |
±0.5%FS |
±1%FS |
|||
|
使用温区 |
-40°C~+150°C |
-40°C~+200°C |
-55°C~+250°C |
-55°C~+350°C |
||
|
补偿温区 |
-20°C~+130°C |
-20°C~+180°C |
-20°C~+200°C |
0°C~+250°C |
||
|
长期稳定性 |
典型：±0.1%FS/年 |
最大：±0.2%FS/年 |
||||
|
零点温度漂移 |
典型：±0.02%FS/℃ |
最大：±0.05%FS/℃ |
||||
|
灵敏度温度漂移 |
典型：±0.02%FS/℃ |
最大：±0.05%FS/℃ |
||||
|
供电范围 |
12~36VDC（一般24VDC） |
|
信号输出 |
4~20mA / 1~5V DC / 0~5V DC |
|
负载电阻 |
≤(U-12)/0.02 Ω |
|
响应时间 |
≤3 ms |
|
热迟滞 |
±0.1%（典型） |
|
外壳防护 |
插头型（IP65）； 电缆型（IP67） |
|
安全防爆 |
Ex iaⅡ CT5 |
产品选型：
|
CTS614 |
高温压力变送器 |
|||||||
|
|
压力类型 |
表压（G可不标）； 绝压（A） |
||||||
|
|
量 程 |
测量范围 |
||||||
|
|
（0~ X KPa或MPa） |
|||||||
|
|
|
代号 |
使用温度范围 |
|||||
|
|
C1 |
-40°C~+150°C |
||||||
|
|
C2 |
-40°C~+200°C |
||||||
|
|
C3 |
-55°C~+250°C |
||||||
|
|
C4 |
-55°C~+350°C |
||||||
|
|
C5 |
0°C~+800°C(高温水冷) |
||||||
|
|
代号 |
综合精度（线性+重复性+迟滞） |
||||||
|
|
0 |
±0.1%FS |
||||||
|
|
1 |
±0.5%FS |
||||||
|
|
2 |
±0.25%FS |
||||||
|
|
代号 |
信 号 输 出（标准供电电源） |
||||||
|
|
A1 |
4~20mA （12~36V DC） |
||||||
|
|
V1 |
1~5V DC （12~36V DC） |
||||||
|
|
V2 |
0~5V DC （12~36V DC） |
||||||
|
|
代号 |
附加功能 |
||||||
|
|
F1 |
M20x1.5 外螺纹 |
||||||
|
|
F2 |
G1/4外螺纹 |
||||||
|
|
F0 |
特殊（带表头LCD显示） |
||||||
|
|
W1 |
电缆型（IP67，2m） |
||||||
|
|
W2 |
插座型（IP65，DIN43650） |
||||||
|
|
P |
齐平膜型 |
||||||
|
|
E |
本安防爆型Ex iaIICT5 |
||||||
|
|
|
|||||||
|
CTS614（0~10MPa）—C1 —1 —A1 —F1 —W1 —E 高温压力变送器 |
||||||||
1. 产品的使用温度范围可分选五项（C1、C2、C3、C4、C5），用户可根据工矿要求确定最适合的使用温度范围，使其产品选型更经济。
2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。

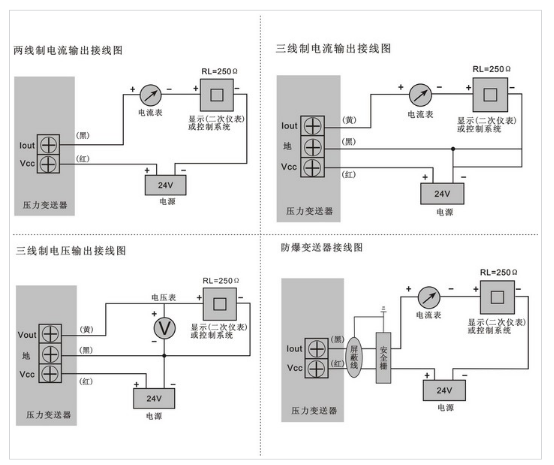

电气接线图：

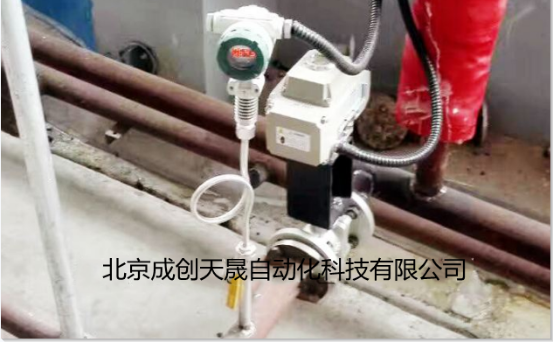

现场安装工程图例：
