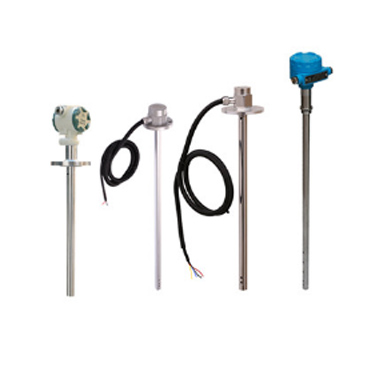

CTS606电容式液位变送器 [ 2019-6-21]　[ 打印此文章 ]

CTS606系列数字液位传感器基于射频电容测量原理，采用断层扫描技术,动态分析传感器在介质中各种参数，自动进行精确补偿，输出信号随液位高度改变呈线性连续变化。整机无任何弹性部件和可动部件，耐冲击、安装方便，可安装在各种场合对汽油、柴油、液压油的油位及其它各种弱腐蚀性液体的液位进行准确测量。

二、操作说明：

１、接线方式如下：

 RS232：此方式输出的传感器具备4根线
红色 24V+
黑色 24V-（RS232地）
蓝色 RS232 (RXD)计算机发送端
黄色 RS232 (TXD)计算机接受端
4～20mA：此方式输出的传感器具备2根线
红色 24V+
黑色 24V-

0～5V：此方式输出的传感器具备3根线
红色 24V+
黑色 24V-
蓝色 0～5V电压输出

２、注意事项：
RS232/ 0-5V/4～20mA信号只能存在一种，可以任意选择使用其中之一。
传感器采用微电脑技术，无需校准可直接用于各种弱腐蚀性液体的测量
4、  传感器的安装：
① 如果是旧车需拆除原有传感器。新车直接安装；
② 安装前请检查附件：法兰，橡胶垫，O型圈，螺丝是否齐备及相符；
③ 将O型圈套在传感器的根部；
④ 将橡胶垫的两面涂抹上耐油密封胶，然后和法兰盘与油箱法兰对好孔位，并用螺丝固定好，拧紧时应对称轮流加力，以保证各方向受力均匀，避免漏油；
⑤ 将传感器插入用扳手拧紧即可完成传感器的安装；
⑥ 按定义分别接好电源线和通讯线；
⑦ 检查线路正常，即可接通传感器电源，传感器可正常工作。

三、通讯协议
协议一
1、协议结构:
终端发往油位仪的命令由五部分组成，如下：
包头：2个字节，固定为ASCII的$!(0x24 0x21)。
命令：2个字节，各不相同，如DO(0x44 0x4F)。
ID号：2个字节，ASCII表示的序列号，如01(0x30 0x31)。最多为99。
较验：2个字节，采取较验和方式，为从包头到ID号的所有字符的相加和的低8位，最后此低8位转为ASCII表示的十六进制方式，如最后算出来的较验和为0x0245，则只保留低8位，即0x45，转成ASCII表示的十六进制为”45”(0x34 0x35)。
包尾：2个字节，为回车换行符，即0x0D 0x0A
油位仪发往终端的命令也是由六部分组成，如下：
包头：1个字节，固定为“*”号，即0x2A。
标识：3个字节，表明当前回复的数据类型。
ID号：2个字节，ASCII表示的序列号，如01(0x30 0x31)。最多为99。
值  ：6个字节，表明当前回复的值，长度固定为6字节。
较验：2个字节，采取较验和方式，为从包头到值的所有字符的相加和的低8位，最后，此低8位转为ASCII表示的十六进制方式，如最后算出来的较验和为0x0245，则   只保留低8位，即0x45，转成ASCII表示的十六进制为”45”(0x34 0x35)。
包尾：2个字节，回车换行符，即0x0D 0x0A

２、协议内容：
①读液位:
由终端或电脑发往液位仪的命令（无任何滤波）:
 ASCII     ：  $!DO0139
01表示ID号。
其中39表示较验和,为从$字符(即0x24)开始至较验和之前所有字符的直接相加之和的低8位,此8位转成十六进制的ASCII码,如$!DO01相加之后为0x0139,则较验值为ASCII的39,即0x33 0x39)
十六进制   ：24 21 44 4F 30 31 33 39 0D 0A
液位仪回复：
ASCII      ：  *RFV01000.0197
RFV为读液位返回标志.
01为当前油位传感器ID号.
000.01为当前油位值,百分比表示,最高值为100.00.固定以XXX.XX形式表述,不足位以零补充.如012.21，表示为12.21%。
98为较验和.
十六进制    ：  2A 52 46 56 30 31 30 30 30 2E 30 31 39 38 0D 0A

②读当前液位AD值:
由终端或电脑发往液位仪的命令（有滤波）:
ASCII      ：  $!RY0151
十六进制    ：  24 21 52 59 30 31 35 31 0D 0A
液位仪回复：
ASCII      ：  *CFV0100FA32B6
00FA32为当前AD值，00为不足6个字节补0代替，FA32为当前油位AD值ASCII表示的十六进制，即表示当前油位值为0xFA32。
注：此AD值为油位0%~100%变化而对应的000000~~00FFFF的AD值
十六进制   ：   2A 43 46 56 30 31 30 30 46 41 33 32 42 36 0D 0A
③设置液位仪ID:
由终端或电脑发往液位仪的命令:（ID范围 0--99）
ASCII    ：  $!ID0133
ID为命令

01为ID值

十六进制    ： 24 21 49 44 30 31 33 33 0D 0A
液位仪回复:
ASCII    ： *SID01OKOKOK39 表示成功。
*SID01NONONO42 表示失败。
01表示设置的ID值，OKOKOK表示设置成功，ONONON表示设置失败。
十六进制    ： 2A 53 49 44 30 31 4F 4B 4F 4B 4F 4B 33 39 0D 0A
2A 53 49 44 30 31 4E 4F 4E 4F 4E 4F 34 32 0D 0A
④设置滤波系数:
由终端或电脑发往液位计的命令
ASCII     ： $!Z40134
Z为命令
01为ID值
4为滤波系数,可选参数为:0,1,2,3,4,5,6,7,8,9其余参数无效
十六进制  ： 24 21 5A 34 30 31 33 34 0D 0A、
滤波范围     ：  0~~9级

0、无滤波
1、12 秒
2、24秒
3、36秒
4、60秒
5、120秒
6、180秒
7、240秒
8、480秒
9、960秒

液位仪回复  ：
ASCII     ： *SZN01OKOKOK54 表示成功。
              *SZN01NONONO5D 表示失败
十六进制    ： 2A 53 5A 4E 30 31 4F 4B 4F 4B 4F 4B 35 34 0D 0A
             2A 53 5A 4E 30 31 4E 4F 4E 4F 4E 4F 35 44 0D 0A
协议二

查询命令:*020600#
回复：   $XROIL0202DDDDXX\n    DDDD为油量值，XX为异或校验值，n结束符
DDDD为油位百分比
例如：$XROIL02025678XX\n
则油位百分比为56.78%
读取当前液位百分比    *020600#
阻尼系数              *0206X3#   x为0-9（0无阻尼，9最大  时间同上）
