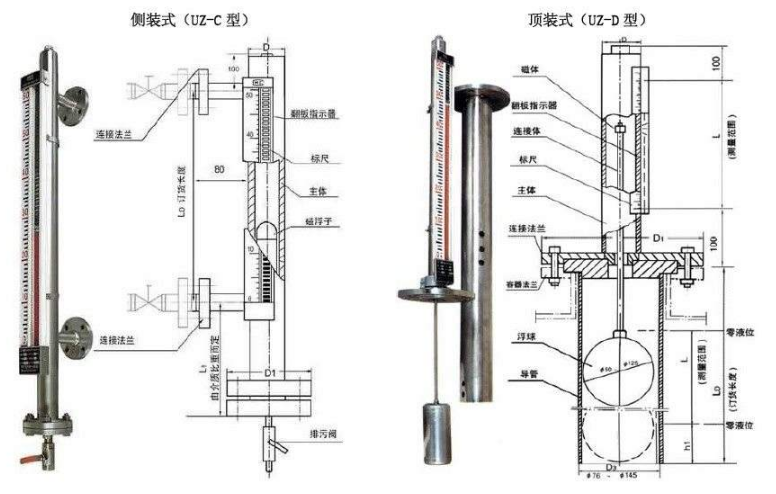

（普通型）磁翻柱液位计 CTS679-FO
|
|
|
|
|
名称 ITEM （普通型） 磁性翻柱液位计 型号 MODEL （UZ） CTS679-FO型
|
|
型式 TYPE
|
普通侧装式
|
|
测量范围 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
本体材质 BODY MATERIAL
|
304、316、304衬四氟、PP塑料、蒙乃尔
|
|
浮子材质 FLOAT MATERIAL
|
304、316、钛、304衬四氟、PP塑料、蒙乃尔
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
1/2”或其他
|
|
密度
|
≧0.45g/cm3
|
|
防护等级 PROTECTION CLASS
|
IP 68
|
|
法兰标准及等级 FLANGE STD&RATING MPa MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
订货时请告知：量程、密度、工作压力、温度等
|
|
|
|
|
|
|
（带夹套）磁翻柱液位计 CTS679-FB
|
|
|
|
|
名称 ITEM （带夹套） 翻柱液位计 型号 MODEL CTS679-FB型
|
|
型式 TYPE
|
夹套侧装式
|
|
测量范围 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
本体材质 BODY MATERIAL
|
304、316L
|
|
浮子材质 FLOAT MATERIAL
|
304、316L、钛
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
1/2”
|
|
密度
|
≧0.45g/cm3
|
|
防护等级 PROTECTION CLASS
|
IP 68
|
|
法兰标准及等级 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
蒸汽进出口尺寸
|
DN15或DN20或管罗纹连接
|
|
订货时请告知：量程、密度、工作压力、温度等
|
|
|
|
|
|
|
（带远传）磁翻柱液位计 CTS679-FⅢ
|
|
|
|
|
名称 ITEM （带远传 ）翻柱液位计 型号 MODEL CTS679-FⅢ型
|
|
型式 TYPE
|
侧装式
|
|
输出信号
|
4-20mADC
|
|
电气接口尺寸
|
M20×1.5螺纹
|
|
精度 ACCURACY
|
± 5mm
|
|
本体材质 BODY MATERIAL
|
304、316L或PP塑料、或衬四氟
|
|
浮子材质 FLOAT MATERIAL
|
304、316L、钛或PP塑料、或衬四氟
|
|
密度
|
≧0.45g/cm3
|
|
防护等级 PROTECTION CLASS
|
IP 68
|
|
防爆等级 Ex CERTIFICATION
|
防爆型：Exia ll CT4-T6
|
|
法兰标准及等级 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
1/2”管罗纹
|
|
订货时请告知：
|
量程、密度、工作压力、温度等
|
|
|
|
|
|
（带上下限）磁翻柱液位计 CTS679-F2
|
|
|
|
|
名称 ITEM （带上下限 ）翻柱液位计 型号 MODEL CTS679-F2型
|
|
型式 TYPE
|
侧装式
|
|
测量范围 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
输出信号 OUTPUT SIGNAL
|
上限、下限开关量信号
|
|
电气接口尺寸 ELEC CONN.SIZE
|
M20×1.5螺纹
|
|
触点型式
|
K03 点通型
|
液位到达设定点时接通，不保持。
|
|
CONTACT STYLE
|
K04 自保型
|
到达设定点导通并保持（双稳态）
|
|
触点容量 CONTACT RATE
|
24V/1A；220V/0.1A
|
|
本体材质 BODY MATERIAL
|
304、316、304衬四氟、PP塑料
|
|
浮子材质 FLOAT MATERIAL
|
304、316、钛、304衬四氟、PP塑料
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
1/2”
|
|
防爆等级 Ex CERTIFICATION
|
Exia ll CT4-T6
|
|
防护等级 PROTECTION CLASS
|
IP 68
|
|
法兰标准及等级 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
订货时请告知：量程、密度、压力、温度
|
|
|
|
|
|
|
（带点通开关）磁翻柱液位计 CTS679-F2
|
|
|
|
|
名称 ITEM （带点通开关）翻柱液位计 型号 MODEL CTS679-F2型
|
|
型式 TYPE
|
侧装式
|
|
测量范围 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
输出信号 OUTPUT SIGNAL
|
开关量信号（可配2~4个）
|
|
触点型式
|
K01 点通型
|
到达设定点时接通并保持（双稳态）
|
|
触点容量 CONTACT RATE
|
24V/1A，或220V/0.1A
|
|
本体材质 BODY MATERIAL
|
304、316、304衬四氟、PP塑料
|
|
浮子材质 FLOAT MATERIAL
|
304、316、钛、304衬四氟、PP塑料
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
1/2”
|
|
法兰标准及等级 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
订货时请告知：量程、密度、压力、温度
|
|
|
|
|
|
|
（带自保开关）磁翻柱液位计 CTS679-F2
|
|
|
|
|
名称 ITEM （带自保开关）翻柱液位计 型号 MODEL CTS679-F2型
|
|
型式 TYPE
|
侧装式
|
|
测量范围 MEAS RANGE (mm)
|
0.3米~1米、1.2米~15米、30米
|
|
精度 ACCURACY
|
± 5mm
|
|
输出信号 OUTPUT SIGNAL
|
开关量信号（可配2~4个）
|
|
触点型式
|
K02 自保型
|
到达设定点时接通并保持（双稳态）
|
|
触点容量 CONTACT RATE
|
24V/1A，或220V/0.1A
|
|
本体材质 BODY MATERIAL
|
304、316、304衬四氟
|
|
浮子材质 FLOAT MATERIAL
|
304、316、钛、304衬四氟
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
1/2”
|
|
法兰标准及等级 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN15、DN20、DN25、DN40等
|
|
订货时请告知：量程、密度、压力、温度
|
|
|
|
|
|
（带上下限）锅炉磁控液位计 CTS679-F2～4
|
|
|
|
|
名称 ITEM （带上下限）锅炉磁控液位计 型号 MODEL CTS679-F2~4
|
|
型式 TYPE
|
单侧法兰式
|
|
测量范围 MEAS RANGE (mm)
|
L=350mm L=440mm
|
|
精度 ACCURACY
|
± 5mm
|
|
输出信号 OUTPUT SIGNAL
|
开关信号：2个或4个设定点
|
|
触点型式
|
K02 自保型
|
自保型（双稳态）
|
|
触点容量 CONTACT RATE
|
24V/1A，或220V/0.1A
|
|
本体材质 BODY MATERIAL
|
304不锈钢
|
|
浮子材质 FLOAT MATERIAL
|
316L不锈钢、钛
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
(D15) 1/2” 管罗纹
|
|
防护等级 PROTECTION CLASS
|
IP 68
|
|
法兰标准及等级 FLANGE STD&RATING MPa
|
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10.0等
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN25（RF）突面或其他选择
|
|
订货时请告知：法兰规格、量程、密度、压力、温度
|
|
|
|
|
|
|
（带远传）锅炉磁控液位计 CTS679-FⅢ L=350/440
|
|
|
|
|
名称 ITEM （带远传）锅炉磁控液位计 型号 MODEL CTS679-FⅢ-
|
|
型式 TYPE
|
单侧法兰式
|
|
测量范围 MEAS RANGE (mm)
|
L=350mm L=440mm
|
|
精度 ACCURACY
|
± 5mm
|
|
输出信号 OUTPUT SIGNAL
|
4~20mACD
|
|
电气接口尺寸 ELEC CONN.SIZE
|
M20×1.5螺纹
|
|
本体材质 BODY MATERIAL
|
304不锈钢
|
|
浮子材质 FLOAT MATERIAL
|
316L不锈钢、钛
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
(D15) 1/2” 管罗纹
|
|
防护等级 PROTECTION CLASS
|
IP 68
|
|
法兰标准及等级 FLANGE STD&RATING MPa
|
PN1.6 PN2.5 PN4.0 PN6.3 PN10.0（或其他等级）
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN25（RF）突面
|
|
订货时请告知：法兰规格、量程、密度、压力、温度
|
|
|
|
|
|
|
（双侧法兰）锅炉磁控液位计 CTS679-FⅢ2/L=440
|
|
|
|
|
名称 ITEM （双侧法兰）锅炉磁控液位计 型号 MODEL （CTS679-FⅢ2/L=440
|
|
型式 TYPE
|
双侧法兰式
|
|
测量范围 MEAS RANGE (mm)
|
L=440 （L=350）
|
|
精度 ACCURACY
|
± 5mm
|
|
输出信号 OUTPUT SIGNAL
|
4~20mACD（也可带上下限开关）
|
|
电气接口尺寸 ELEC CONN.SIZE
|
M20×1.5螺纹
|
|
触点型式
|
K01 电通型
|
可选上、下限点通开关
|
|
CONTACT STYLE
|
K02 自保型
|
也可选上、下限保持开关（双稳态）
|
|
触点容量 CONTACT RATE
|
24V/1A，或220V/0.1A
|
|
本体材质 BODY MATERIAL
|
304不锈钢
|
|
浮子材质 FLOAT MATERIAL
|
316L不锈钢、钛
|
|
排空阀接口尺寸 DRAIN CONN.SIZE
|
(D15) 1/2” 管罗纹
|
|
防爆等级 Ex CERTIFICATION
|
|
|
防护等级 PROTECTION CLASS
|
IP 68
|
|
法兰标准及等级 FLANGE STD&RATING MPa
|
PN1.6 PN2.5 PN4.0 PN6.5 PN10.0
|
|
法兰尺寸及密封面 FLANGE SIZE&FACING
|
DN25（RF）突面或其他选择
|
|
订货时请告知：法兰规格、量程、密度、压力、温度
|
|
