CTS765非标动态扭矩传感器 [ 2019-6-15] [ 打印此文章 ]
CTS765 动态扭矩传感器
特点：
·可测量静止扭矩,与旋转转矩
·抗干扰性强、精度高稳定性好
·输出信号数字化功能、体积小、重量轻
·易于安装、能源及信号非接触传递功能
·传递信号时与是否旋转，转速和转向无关
·不需要反复调零即可连续传递正反扭矩信号 ·没有集流环等磨损件、可高转速长时间运行 ·外壳与旋转盘之间无轴承、可适应长时间高 速运转、可以传递静止/旋转/静态/动态扭矩 信号
|
技术指标 |
||
|
量程 |
N.m |
0-500 |
|
转速量程 |
Rpm |
0-3000 |
|
扭矩信号 |
mV/V |
<2.0 |
|
供电电源 |
V |
5-15 |
|
零点输出 |
%F.S. |
±0.5 |
|
非线性 |
%F.S. |
0.1 |
|
滞后 |
%F.S. |
0.5 |
|
重复性 |
%F.S. |
0.05 |
|
蠕变(30分钟) |
%F.S.(30分钟) |
0.05 |
|
温度灵敏度漂移 |
%F.S./10℃ |
0.05 |
|
零点温度漂移 |
%F.S./10℃ |
0.05 |
|
响应频率 |
kHz |
1 |
|
材质 |
|
合金钢 |
|
年稳定性 |
/年 |
0.3% |
|
阻抗 |
Ω |
700 |
|
绝缘电阻 |
MΩ/100VDC |
≥5000 |
|
使用电压 |
V |
5-15 |
|
工作温度范围 |
℃ |
-10-60 |
|
相对湿度 |
RH |
0-90% |
|
安全过载 |
|
150% |
|
极限过载 |
|
200% |
|
电缆线规格 |
|
φ5x3m |
|
线缆极限拉力 |
N |
98 |
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。
3）可配套外置式放大器输出信号4~20mA,0~±5V,0~±10V等，12~24Vdc供电，客户可以根据不同场合选择。
|

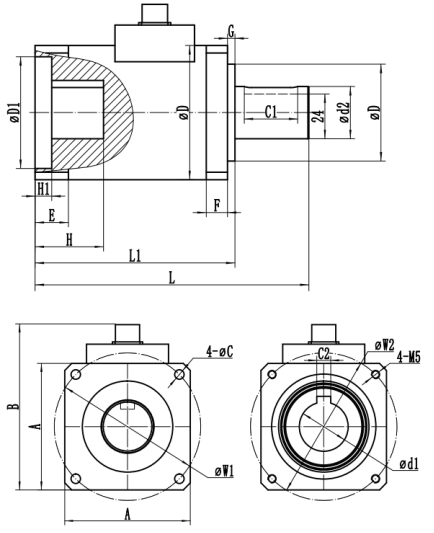

产品尺寸图 |
|
|
单位： |
mm |
|
量程（N.m） |
A |
B |
C |
C1 |
C2 |
D |
D1 |
d1 |
d2 |
E |
F |
G |
H |
H1 |
K |
L |
L1 |
M |
W1 |
W2 |
|
0.1-100 |
62 |
73 |
5.5 |
6*22 |
5*28 |
62 |
50 |
16 |
18 |
18 |
11.5 |
4 |
37 |
9 |
42 |
140 |
108 |
M5 |
70 |
70 |
|
200-500 |
72 |
94.5 |
5.5 |
8*28 |
8*28 |
72 |
60 |
28 |
28 |
18 |
11.5 |
4 |
37 |
9 |
52 |
148 |
108 |
M5 |
84 |
84 |
|

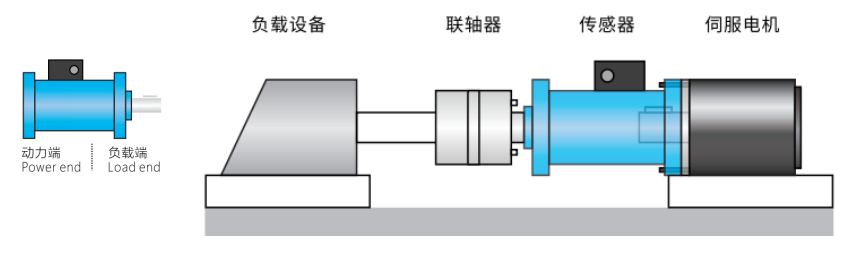

受力图 |
