CTS703 双法兰静态扭矩传感器 [ 2019-6-14] [ 打印此文章 ]
适用于静态、非连续旋转的扭矩力值的测量与控制。
Apply to static, non-continuous rotation of the torque force values measured.
量程 Range 500，1000,2000,3000,5000N.m
技术参数 Technical Parameter
|
额定载荷 Rated Load |
1000～5000N.m |
|
综合精度 Comprehensive Precision |
0.1 0.2 0.5(线性+滞后+重复性) |
|
灵敏度 Sensitivity |
1.0～2.0 mV/V |
|
蠕变 Creep |
±0.05 %F·S/30min |
|
零点输出 Zero Output |
±2%F·S |
|
零点温度影响 Temperature Effect On Zero |
±0.05 %F·S/10℃ |
|
输出温度影响 Temperature Effect On Output |
±0.05 %F·S/10℃ |
|
工作温度 Operating Temperature Range |
-20℃～+65℃ |
|
输入阻抗 Input Resistance |
380±10 Ω 或 750±15 Ω |
|
输出阻抗 Output Resistance |
350±3 Ω 或 700±5 Ω |
|
绝缘电阻 Insulation Resistance |
>5000 MΩ |
|
安全过载 Safe Load Limit |
120% F·S |
|
供桥电压 Bridge Voltage |
建议 10VDC |
|
材质 Material |
合金钢 Alloy Steel |
|
传感器接线方式 Load Cell Mode of Connection |
输入+:红 Input+:Red 输入-:黑 Input-:Black 输出+:绿 Output+:Green 输出-:白 Output-:White |
|
可配置放大器输出信号为4-20mA/ 0-5V/0-10V/1-5V/0±5V/0-±10V |
|

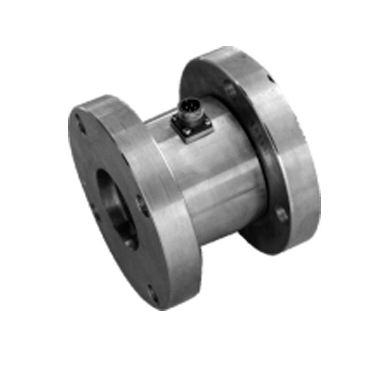

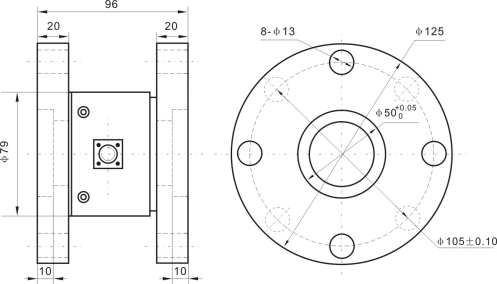

外型图 Appearance Picture 尺寸 Size(mm)
