CTS7109无线扭矩传感器 [ 2022-9-14] [ 打印此文章 ]

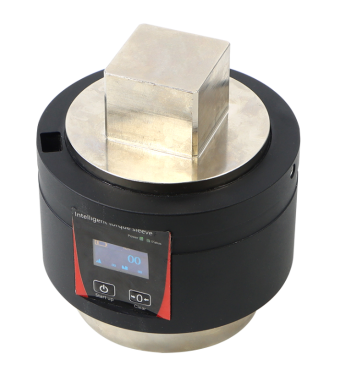

CTS7109无线扭矩传感器
产品综述
特性
1. 既可以测量静止扭矩，也可以测量旋转扭矩。
2. 扭矩精度可达到±0.5%FS。
3. 扭矩量程和套筒的规格可根据需求定制。
4. 套筒上装有显示屏，可实时显示拧紧的扭矩。
5. 具有实时扭矩和峰值扭矩选择切换显示。
6. 具有无线扭矩数据实时传输功能，无线数据传输距离＜10米。
7. 相配套的电脑测试软件可显示实时扭矩，并将螺栓紧固的数量、扭矩曲线等信息自动保存为excel格式文件，便于追溯和查询。
8. 充完电后工作时间约10小时。
9. 可应用在液压扭矩扳手、电动扭矩扳手、气动扭矩扳手上，实现扭矩数据通讯传输和自动控制。
|

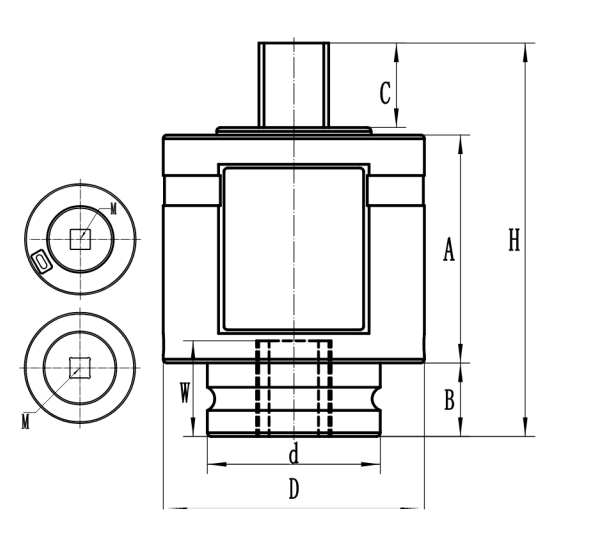

CTS7109-(智能套筒扭矩) |
|||||||
|
规格N.M) |
M |
A |
B C |
W |
H |
d |
D |
|
300-500NM |
1/2(12.7*12.7) |
62 |
20 23 |
26 |
107 |
47 |
71 |
|
600-1200NM |
3/4(19.1*19.1) |
62 |
20 23 |
26 |
107 |
47 |
71 |
|
1500NM |
1/1(25.4*25.4) |
62 |
30 28 |
31 |
22 |
52 |
76 |
|
5000NM |
3/2(38.1*38.1) |
62 |
40 39 |
40 |
143 |
75 |
99 |
|
10000-30000NM |
5/2(63.5*63.5) |
62 |
66 55 |
56 |
187 |
128 |
154 |
|
量程Capacity |
0-30000N.m |
材质Material |
铝合金/合金钢 |
|
输出灵敏度Rated Output |
1.0-2.0mV/V |
阻抗Impedance |
350Ω |
|
零点输出Zero Balance |
±2%F.S. |
绝缘电阻Insulation |
≥5000MQ/100VDC |
|
非线性Non-Linearity |
0.5%F.S. |
使用电压Operating Temp Range |
5-15V |
|
滞后Hysteresis |
0.5%F.S. |
工作温度范围Operating Temp Range |
-10-50℃ |
|
重复性Repeatability |
0.2%F.S. |
安全过载Safe Overload |
150% |
|
蠕变(30分钟)Creep(30min) |
0.05%F.S. |
极限过载Maximum Overload |
200% |
|
温度灵敏度漂移Temp Effect on Output |
0.05%F.S./10℃ |
电缆线规格Cable Specifications |
φ5x3m |
|
雾点温度漂移Temp Effecton Zero |
0.05%F.S./10℃ |
线缆极限拉力Cable ultimate pull |
10kg |
|
响应频率Response frequency |
1kHz |
TEDS可选 |
|
